本次采用的是OLGA 7.0软件,对于OLGA Sample Case 中的HydrSlug做简单的介绍,如有不足之处望指正!

HydrSlug可以简单理解为从一个平台输送到另一个平台终端,首先下降约170米,海底管道长约为7500米,上升至平台管道长度约为140米。下面一次介绍各部分如何进行定义,对于水动力段塞流探究了哪些问题,以及在何处对变量进行选择。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/15297.html

1.Library文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/15297.html

X的变量值为阀门开度;文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/15297.html

Y的变量值为CV值;文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/15297.html

文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/15297.html

2.Case Definition文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/15297.html

(1)INTEGGRATION文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/15297.html

文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/15297.html

解读:文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/15297.html

ENDTIME(仿真结束时间):2h;文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/15297.html

MAXDT(允许最大步长):1s;

MINDT(允许最小步长):0.1s;

(2)Options

解读:

FLASHMODEL(闪蒸模型):WATER

3.FA-models

在流动安全保障模块,HydrSlug选择了SLUGTRACKING模块。

HYDRODYNAMIC(水动力学):ON开启;

4.Flow Component

(1)Boundary and Initial Conditions-SOURCE

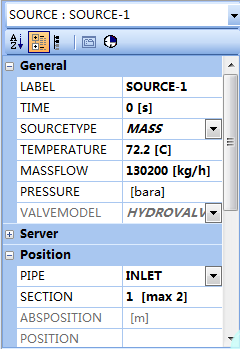

在该模型中,入口(INLET)的相关参数定义如下

TEMPERATURE(温度)定义为72.2℃;

MASSFLOW(质量流量) 定义为130200[kg/h];

(2)FA-models

ILLEGALSECTION:ON(段塞流在此部分不允许产生,OFF反之);

PIPE:TO-SEP(进入分离器部分,也可以是液塞捕集器);

(3)Output

在此部分,我们了解一下TRENDDATA添加了哪些问题?

在TRENDDATA[2]中,选择研究的变量类型为PT;

同理可见:

项目                        位置                                变量

TRENDDATA[3]      RISERBASE,OUTLET        HOL,HOLHL,HOLWT

TRENDDATA[4]      RISERBASE,OUTLET        HOLEXP,HOLHLEXP,HOLWTEXP

TRENDDATA[5]      RISERBASE,OUTLET        ULHLEXP,ULWTEXP

TRENDDATA[6]      RISERTOP                       LSLEXP

TRENDDATA[7]      RISERBASE,OUTLET        GG,GLT,GLTHL,GLTWT,ID

TRENDDATA[8]      OUTLET                          ACCGAG,ACCLIQ,ACCOIQ,

TRENDDATA[9]      OUTLET                          HOLEXP,LSBEXP,LSLEXP

注意:Variable中选择变量时,会对变量进行定义,如HOL

HOL: Holdup(liquid volume fraction) 持液率

(4)Piping

Piping定义举例如下:

此部分共定义了:粗糙度、直径以及长度等。

(5)Process Equipment

在此模型中,在水平段分离器前部分定义了一个阀门,开度一直为1;

5.运行结果

输出结果如下:

ID值变化如下:

段塞数量(NSLUG)

出口处的积液量变化(ACCLIQ):

立管底部持液率变化(HOL):
