OLGA软件入门教程:PVTsim软件输出table(一)

卡门扪 OLGA222,69011阅读模式

OLGA入门教程:两步学会PVTSIM20建立油气物性table表(一)
   卡门们
Calsep.PVTsim20.0是为石油工程师开发的多用途PVT模拟软件。能够精确模拟油和凝析气混合物的PVT特性,从而进行标准的组份分析。可将多种油藏组分流体定性化和集中为一个唯一的虚拟组分。
PVTSIM20.0是由Calsep公司提供,具有PVT模拟、水合物形成预测、结蜡结垢预测、多相闪蒸计算、回归分析、单元操作计算等功能。任选模块包括段塞跟踪(可跟踪水力学段塞、地形起伏引起的段塞、流量变化引起的段塞、清管引起的段塞、启输引起的段塞等)、三相流〔气液水三相流(主要为层流)模拟〕、管束(管束结构中单相流管和多相流管之间的传热计算)、土壤(埋地管道与土壤传热的二维模拟)、多相流泵(离心泵和容积式泵模拟)、腐蚀(井筒和管道内部CO2腐蚀速率、分布规律计算)、蜡(井筒和管道内蜡沉积分布规律计算)、井筒(油气藏流入动态、钻井、试井和井喷过程模拟)、服务器(提供与其他模拟软件,如动态过程模拟器的接口)等模块。可直接输出table表导入OLGA等数值模拟软件进行精确计算。
接下来针对OLGA介绍如何建立特定井流物性的table表。

First step: 3                                                 图1 pvtsim20建立流体包界面文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/439.html

首先选择Simulations Explorer下的Fluid Management建立流体,已使用过PVTSIM,可点击Select Fluid打开Database(如图2)。新建流体点击New Plus Fluid(或者New no-Plus Fluid、New Char Fluid;拆分、不拆分、已拆分)可得到图3。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/439.html

4                                                            图2 Database中已建流体文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/439.html

如图3所示,在Well(井名称),Text、Fluid(流体类型)中输入描述流体的关键信息,用来区分复杂模型需要的大量流体类型(建议定义流体时多使用英文命名,尽量不适用数字,不可使用中文);对于Fluid Type可在Simulations Explorer下选择亦可在图3所示位置进行拆分的选择;在Input composition in中选择数据为摩尔分数或者质量分数;若数据给出wax含量,可在Input wax fraction下进行设置;Adjust to Sat point(c7+ dens)通过其他数据进行调整(包括温度压力等参数),一般建立流体不使用此功能;点击Fluid options下Save Char/Regres,将已新建流体保存至数据库;其中输入流体组分数据时,可通过Add Comps增加默认中缺少的组分(如图4所示)。注意输入数据的归一化。1文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/439.html

    图3 新建流体PVTSIM20.0界面文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/439.html

5文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/439.html

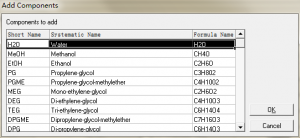

          图4 增加默认中缺少的组分文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/439.html

两步学会PVTsim20.0输出table表第一步已经简单介绍完毕,明天早上8:00会上传第二步,文章中有错误或者有遗漏的地方,欢迎大家指正,互相讨论。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/439.html 文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/439.html
