OLGA软件培训教程:CO2腐蚀模块(一)

  • 卡门扪

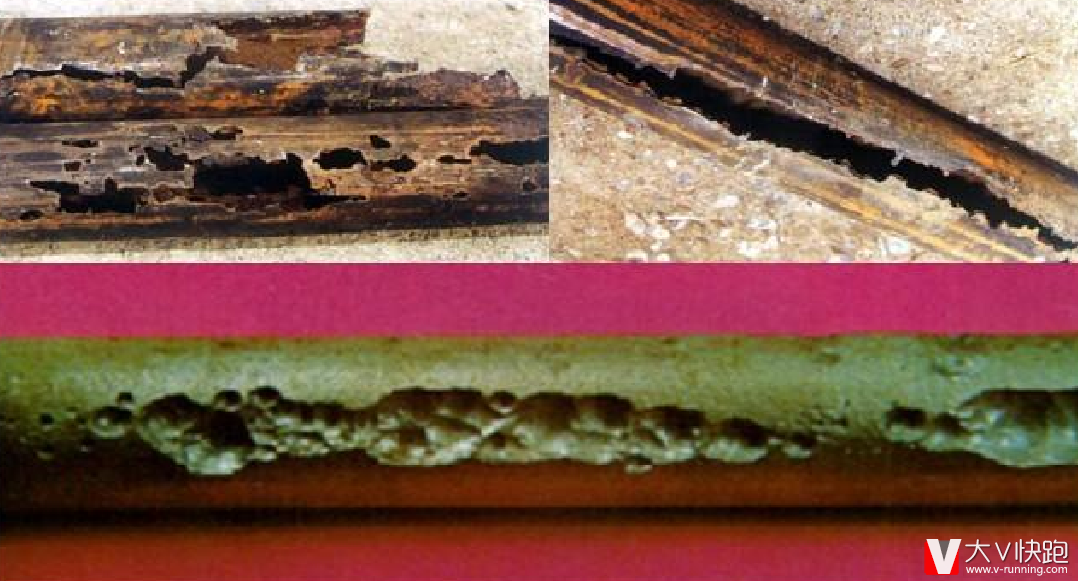

油气运输中腐蚀损坏事故的日益增多,必须对腐蚀状况进行准确预测以防止重大事故的发生。以工程实际中广泛应用石油输送为基础,针对运行过程中的 CO2腐蚀现象以及引起的腐蚀损坏程度,采用国际上广泛应用的 OLGA 2015进行腐蚀状况的模拟预测,首先利用软件模拟分析沿线温度、压力、介质流速、持液率、流型等内部物流状况,为腐蚀模拟做准备工作(CO2腐蚀如图)。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/13994.html

9-292文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/13994.html

1、OLGA软件学习——模拟数据文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/13994.html

表1油气组分及管线数据文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/13994.html

编号文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/13994.html

项目

数据文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/13994.html

1Pipeline Diameter16in
2Pipeline Length330km
3CO22.848%
4N21.893%
5H2S0
6CH484.24%
7C2H63.638%
8C3H82.471%
9iC41.4424%
10nC41.3025%
11iC51.1115%
12nC50.05201%
13nC6+0.002484%
14WATERCUT0.1817%
15Inlet P3.2MPa
16Outlet P3MPa
17Inlet T35℃

18文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/13994.html

Outlet T文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/13994.html

20℃文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/13994.html

表2 管道物性文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/13994.html

编号项目数据
1钢级X60
2屈服强度415MPa
3平管直径700mm
4内管壁厚16mm
5腐蚀余量1.5mm
6立管弯管直径700mm
7内管壁厚20mm
8弯管半径3280mm
9路由区地势较平坦
10平均坡度0.0005
11缓蚀剂100微米

2、OLGA软件学习——模型选择

(1)Norsok:高温腐蚀预测模型,适用于100~150℃,不适用于pH<3.5、温度低于20℃的工况;

(2)Top-of-Line:主要用于分析溶解有酸性气体的液体凝析在顶部后对顶部的腐蚀,其分析结果不能代表全部的腐蚀情况。

(3)De Waard95:半经验模型,该模型考虑了温度、CO2分压、pH值,Fe2+
浓度、与流速无关的腐蚀动力学过程、与流速相关的传质过程以及腐蚀产物膜等因素,在温度低于80 ℃时具有较高的精度。

De Waard95模型表达式:

9-291

结合PVTsim20.0输出table建立模型。

qq%e6%88%aa%e5%9b%be20160929184213

3、OLGA软件学习——模拟分析

入口温度、入口压力和入口气相介质体积流量作为已知参数,计算出口温度、入口压力,并与实际值进行对比。所建立的模型可准确用于腐蚀模拟分析(图 1)。海管的压力和温度都是呈逐渐下降的趋势,而且出入口温度和压力与实际运行情况吻合。

qq%e6%88%aa%e5%9b%be20160929183359

本次OLGA软件培训教程:CO2腐蚀模块(一)先分享到这,下次将会发布更加细致的模拟数据分析,欢迎大家互相讨论学习~

客服微信
扫一扫
weinxin
EngGPT
云智微信公众号
扫一扫
weinxin
cidrg_com

卡门扪
  • 本文由 卡门扪 发表于 2016年10月1日09:53:36
  • 本站原创文章转载请注明文章出处及链接,谢谢合作!
  • OLGA
  • OLGA入门教程
  • OLGA教程
  • OLGA软件下载
  • OLGA软件培训
  • OLGA软件学习
  • OLGA软件安装
  • OLGA腐蚀模块
  • OLGA CO2腐蚀
评论  5  访客  5
    • 重瞳
      重瞳 2

      你options里面的温度计算方法是选的adiabatic,这是绝热流动,忽略了管道内部流体与外部环境的热交换,可能有点问题吧,尤其是你想计算腐蚀的时候

      • haiyun
        haiyun 2

        可以拿着例子学习了哦,非常有用。 :razz:

        • yuexinglong
          yuexinglong 0

          模型选择具体是哪一块的,为什么没有图??

          • 铁匠
            铁匠 1

            大V,期待你的OLGA软件培训教程:CO2腐蚀模块(二)
