OLGA软件入门教程:PVTsim基础终章(四)

卡门扪 OLGA623,5028阅读模式

PVTsim20.0容易忽略的实用功能

  • 卡门们

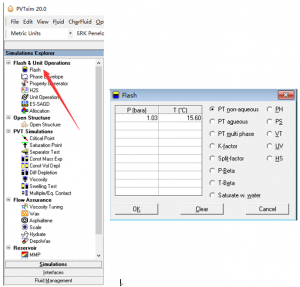

1)Simulations中Flash&Unit Operations下Flash功能,设置界面如图1所示,输入对应压力温度(可同时输入多组参数)即可得到当前流体对应温度压力下属性,如图2所示。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/550.html

24文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/550.html

图1文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/550.html

包括气相、液相摩尔(质量、体积)比重,对应相密度,化学分子量,对应相焓值,对应相熵值,热容CP、CV等。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/550.html

18文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/550.html

图2文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/550.html

2)流体水合物曲线,操作界面如图3所示,输入含水量,以及对应含水中相应组分的含量,可得到对应温度压力范围内水合物生成曲线。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/550.html

19文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/550.html

图3文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/550.html

2122文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/550.html

图4 水合物生成曲线及温度压力数据

3)Simulations环境下Flow Assurance(流动安全保障)可对蜡组分进行研究(如图所示),结合原油物性参数以及所给数据在对应位置输入,在被编辑的当前流体中,PVT会直接将有关蜡组分的参数代入被编辑的当期流体。在Interfaces中进行OLGA Wax的蜡文件输出。

23

PVTsim20.0的基础学习就介绍到这,周天将发布OLGA的入门教程(一),欢迎互相交流探讨。
