OLGA软件入门教程:基础模型建立(二)

卡门扪 OLGA评论19,2778阅读模式

继续 上一篇:OLGA基础模型建立(一)https://www.cidrg.com/tutorial/olga/596.html

 文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/677.html

d)OLGA模型建立——设置模型参数文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/677.html

(一)OLGA模型建立——设置MASS NODE;输入多相流流量(MASSFLOW)、出口压力及温度(压力可不输入),导入流体包。若已知某相流量、含水率及气油比可不输入多相流流量(如图所示)。9图1文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/677.html

10文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/677.html

图2文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/677.html

(2)OLGA模型建立——根据管线具体情况(高程距离等)建立管线模型如图所示。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/677.html

11文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/677.html

图3文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/677.html

(3)OLGA模型建立——设置末点参数,需要输入终端接收压力温度(此温度不单纯表示终端温度可根据终端温度大致设置,后续复杂模型仔细解释)及选择流体包如图所示。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/677.html

12文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/olga/677.html

图4

(4)OLGA模型建立——设置模型运行边界及环境条件;

在FLOWPATH中添加Boundary and Initial Conditions,输入环境温度及环境传热系数,本次模拟为深海,及简单设置为5℃,选择海水即可。

13

图5

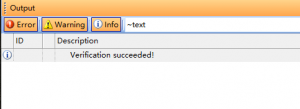

设置完毕后点击  16 verify,进行模型的校正,在OLGA界面下方,可根据软件提示的错误进行改正,出现如图所示标识即可运行模型。

14

15

图6
