API 682 Plan 76机械密封冲洗方案及动画

API Plan 76（冲洗方案76）方案介绍

冲洗方案76双层容器密封的内部密封处的蒸汽泄漏通过通气连接被引导到蒸汽回收系统。用在布置方式2密封上，用于排放抑制密封腔中不冷凝的泄漏介质。

文章源自云智设计-https://www.cidrg.com/doc/api-682/17592.html

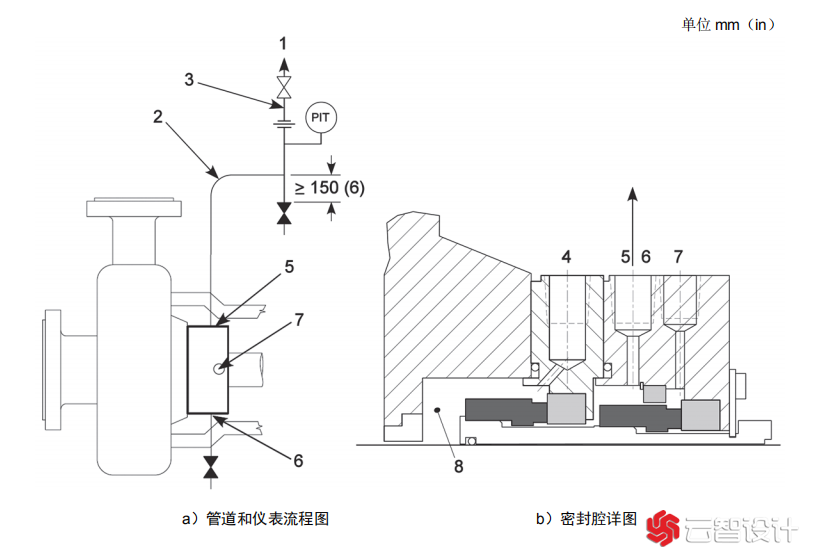

图 1 API STD 682 Plan 76 - 离心泵和旋转泵轴封系统文章源自云智设计-https://www.cidrg.com/doc/api-682/17592.html

图注：文章源自云智设计-https://www.cidrg.com/doc/api-682/17592.html

• 1   去向气体收集系统
• 2   管子(tube)
• 3   管子(pipe)
• 4   冲洗口(F)
• 5   抑制密封排气口(CSV)
• 6      抑制密封排净口(CSD)， 关闭状态
• 7      隔离气体入口(GBI) ，当不使用冲洗方案 72 时用螺塞塞住
• 8      密封腔
• PIT   带现场显示的压力变送器

冲洗方案Plan76原理动画视频

API Plan 76冲洗方案的特点

• 管子的最小外径应为13 mm (1/2 in. ) ，并应从抑制密封排气口(CSV)接口向上直至竖管/仪表盘。
• 竖管应采用最小公称直径 DN 15  (NPS 1/2  ) 的管子。竖管应由顶部或侧部支撑，以便管道与密封端 盖连接处不产生应力。
• 冲洗方案76 系统可以将不能在环境温度下冷凝成液体的气相泄漏介质输到指定的地点。
• 冲洗方案76 中的压力变送器用于监测蒸汽收集系统的压力。在正常的操作工况下，抑制密封腔的压力等于蒸汽收集系统压力和单向阀(假如有的话)开启压力之和。当密封腔中的压力大于此压力时，表明通过内侧密封产生了过大的泄漏。
• 可与带有缓冲气体的冲洗方案72一起使用，也可与不带缓冲气体的冲洗方案71一起使用。
• 蒸汽泄漏收集确保了来自外部容封处的零至非常低的工艺排放。

API Plan 76冲洗方案推荐应用场合

1. 用于高蒸汽压力流体，轻质碳氢化合物。
2. 用于有害或有毒介质。
3. 如果泵送流体在环境温度下不发生冷凝，可以使用本冲洗方案。
4. 冲洗方案76通常用于布置方式2密封(不加压双端面密封) ，用于干运转抑制密封或者内侧密封泄漏 介质不冷凝的场合。
5. 本冲洗方案可用于使用缓冲气体(冲洗方案72)的场合，也可以用于不使用缓冲气体(冲洗方案 71 )的场合。
6. 冲洗方案76 通常用于如下工况：采用抑制密封限制内侧密封产生的泄漏，并需要将泄漏介质引到排气管线路。收集器出口管线上的限流孔板用于限制流量。

注意事项

1. 布置方式1 的密封达不到需限制所泵送的流体向大气中的泄漏率要求时，就需要采用非承压的双端面密封。因此，需要把泄漏介质输关到指定的收集点。
2. 当内侧密封大量泄漏时，会引起收集器内的压力增加，并触发报警，压力变送器的报警压力设置为 0.07 MPa (0.7 bar  )(10 psi)  (表压)。出口管路上的截止阀用于将收集器与系统隔离开，方便对其进行维修。在系统操作的过程中，通过关闭截止阀可以试验内侧密封是否发生泄漏，具体方法是关闭截止阀并观察收集器中的压力与时间的关系。可以向竖管的排净口通入氮气或者其他气体，用于检测抑制密封，或检查是否有其他液体的聚积。
3. 如果泄漏介质聚积在抑制密封腔中，会产生大量的热量，导致烃类介质结焦，进而可能导致密封失效。
4. 请勿用于冷凝介质。
5. 确保持续通向低压蒸汽回收或燃烧系统的通气。
6. 管道直径应为1/2英寸（13毫米）至少，从CSV连接连续升起到管道/仪表组。
7. 需要安装流量控制节流口以产生背压。
8. 确保对管道组提供适当的支撑。
9. 在管道系统中确保低点排放。
