API 682 Plan 74机械密封冲洗方案及动画

API Plan 74（冲洗方案74）方案介绍

在冲洗方案74中，由外部气源向布置方式3的密封提供隔离气体。本气体隔离冲洗方案类似于液体隔离冲洗方案54。最常用的隔离气体一般是氮气。

文章源自云智设计-https://www.cidrg.com/doc/api-682/17587.html

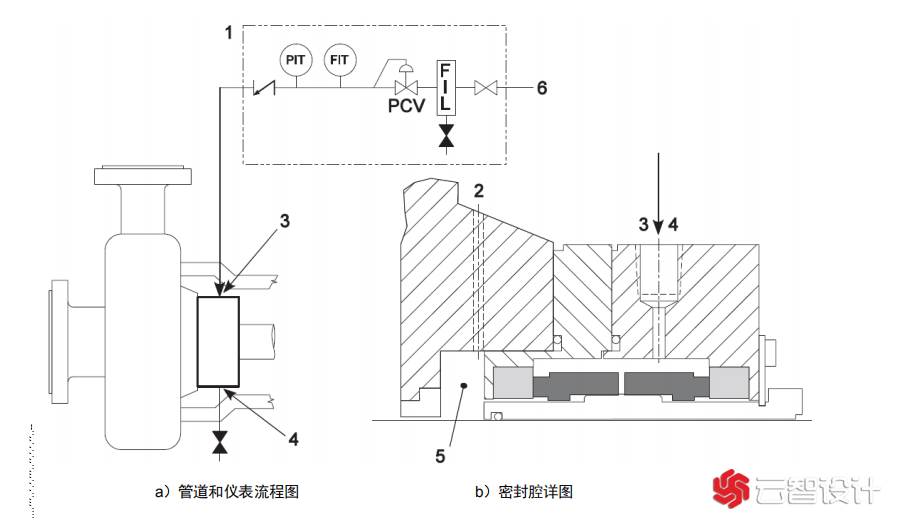

图 1 API STD 682 Plan 74 - 离心泵和旋转泵轴封系统文章源自云智设计-https://www.cidrg.com/doc/api-682/17587.html

图注：文章源自云智设计-https://www.cidrg.com/doc/api-682/17587.html

• 1   隔离气面板
• 2   排气口(如果指定)
• 3   隔离气入口(GBI)
• 4   隔离气出口(GBO)  (通常关闭) ，只用于减压隔离      PCV  压力控制阀
• 5   密封腔
• 6   来自隔离气源
• FIL     凝液过滤器
• FIT    带现场指示的流量变送器
• PCV  压力控制阀
• PIT    带现场指示的压力变送器

冲洗方案Plan 74原理动画视频

API Plan 74冲洗方案的特点

• 消除介质泄漏至大气中的问题。
• 实现非常高的可靠性，导致封面过早损坏的固体或其他材料不能进入密封面。
• 隔离气压力通常高于密封腔压力，其差值至少为 0.17 MPa  (1.7 bar)(25psi) ，因此导致一小部分隔离气体泄漏到泵送流体中，大部分气体泄漏到了大气中。
• 冲洗方案74功能：连接气源(由密封用户提供)；隔离气进入系统；安装控制面板(由密封卖方提供)。

API Plan 74冲洗方案推荐应用场合

1. 适用于温度不高（在弹性体温度限制内）但可能含有剧毒或危险物质的工况，无法容忍泄漏到大气中。
2. 在密封介质中存在固体或其他物质的情况下使用。
3. 允许过程污染，但不允许过程液体泄漏到大气中。
4. 冲洗方案74系统用于布置方式3的密封(即双端面承压密封) ，隔离介质是气体。
5. 用在所输送的工艺介质有毒、有害且不允许产生泄漏的工况中。
6. 冲洗方案 74 也可以用于固体颗粒和其他物料进入 密封端面可能会导致密封过早失效的工况下，且具有非常高的可靠性。

注意事项

1. 隔离气的压力要保持高于密封腔的压力。当隔离气的压力低于密封腔压力时，不能使用本冲洗方案。否则，整个隔离系统都会被泵送的泵送流体所污染。
2. 冲洗方案74 一般不能用于温度太高的工况(橡胶辅助密封承受的温度范围内) 。
3. 对于含有粘性或者聚合介质的工况，或容易引起固体聚积的介质工况，通常不推荐使用冲洗方案 74。
