API 682 Plan 01机械密封冲洗方案及动画

API Plan 01（冲洗方案 01）方案介绍

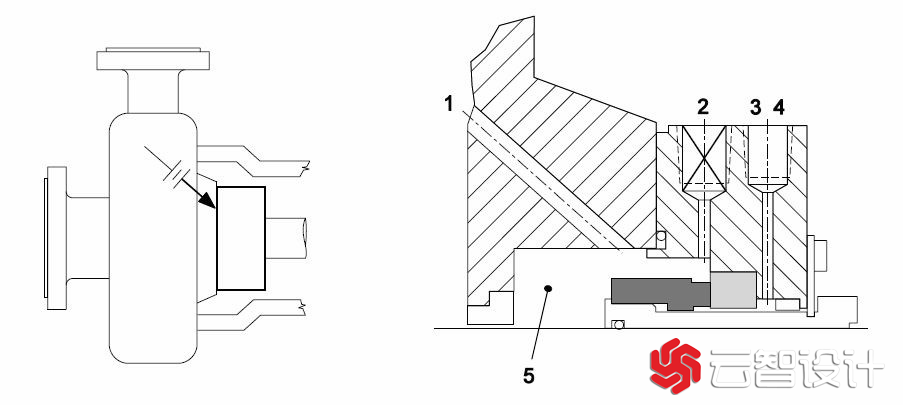

左：管道和仪表示意图            右：密封腔详图文章源自云智设计-https://www.cidrg.com/doc/api-682/17146.html

图 1 API 682标准机械密封 冲洗方案 01文章源自云智设计-https://www.cidrg.com/doc/api-682/17146.html

• 1、 冲洗液入口
• 2、 冲洗口（F），用螺塞塞住（用于以后液体循环，或立式泵的排气）
• 3、 急冷（吹扫）口（Q）
• 4、 排净口（D）
• 5、 密封腔

在冲洗方案Plan01中，冲洗液的循环（内循环）是从泵的高压区域向密封腔。文章源自云智设计-https://www.cidrg.com/doc/api-682/17146.html

注：冲洗方案01 和冲洗方案11比较相似，但冲洗方案01是通过泵内的冲洗通道将流体从叶轮附近直接引到密封腔中。冲洗通道在泵启动过程中也可以用于排气。文章源自云智设计-https://www.cidrg.com/doc/api-682/17146.html

冲洗方案Plan 01原理动画视频

 文章源自云智设计-https://www.cidrg.com/doc/api-682/17146.html

 文章源自云智设计-https://www.cidrg.com/doc/api-682/17146.html

API Plan 01冲洗方案的特点

1、最小化了暴露在大气中的冲洗管路中液体结冻/聚合的风险。文章源自云智设计-https://www.cidrg.com/doc/api-682/17146.html

2、从密封腔中移除热量，并在水平泵中充当通气连接。文章源自云智设计-https://www.cidrg.com/doc/api-682/17146.html

API Plan 01冲洗方案推荐应用场合

1、本冲洗方案仅推荐用于泵送清洁流体的场合。文章源自云智设计-https://www.cidrg.com/doc/api-682/17146.html

2、冲洗方案01 也可用于泵送常温下较粘稠或易固化的流体，以减小流体在冲洗管道中凝固的风险。文章源自云智设计-https://www.cidrg.com/doc/api-682/17146.html

注意事项

1、在冲洗方案01 中需注意确保冲洗液具有充足的循环流量，足够以移除密封腔中的热量，以保证密封的操作要求。

2、由于立式泵的密封腔排气较为困难，所以不推荐使用冲洗方案01。
