API 682 Plan 65A机械密封冲洗方案及动画

API Plan 65A（冲洗方案 65A）方案介绍

冲洗方案65A是API 682标准机械密封冲洗方案之一，采用大气端泄漏收集装置，检测系统处理泄漏的冷凝介质，根据收集系统泄漏的流量是否过大，就可以检测密封是否发生故障。在本冲洗方案中，采用管路与密封端盖的排净口相连，把所有的泄漏都引到储罐中，然后使泄漏介质流过一个限流孔板，将泄漏介质引入到水或油的排放管道或泄漏收集系统。孔板安装在储罐的下游，限制过大的流速，当密封泄漏过量时就会使储罐液位计触发报警。

文章源自云智设计-https://www.cidrg.com/doc/api-682/17521.html

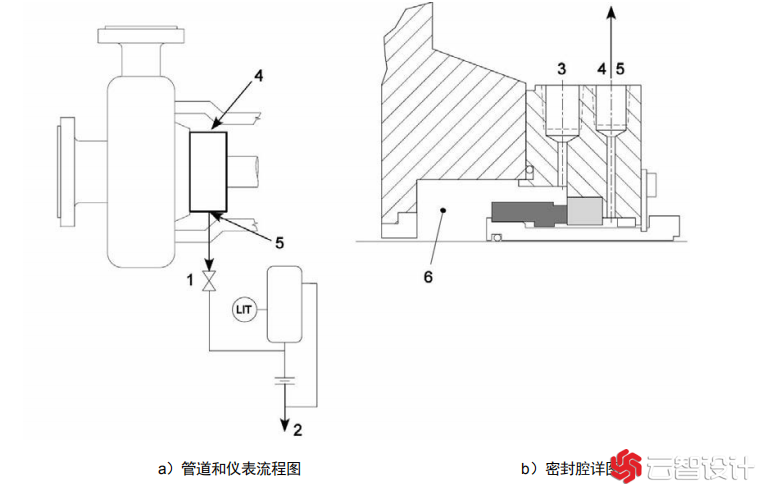

图 1 API STD 682 Plan 65A - 离心泵和旋转泵轴封系统文章源自云智设计-https://www.cidrg.com/doc/api-682/17521.html

图注：文章源自云智设计-https://www.cidrg.com/doc/api-682/17521.html

• 1   阀(保持打开)
• 2   流向液体收集系统
• 3   冲洗口(F)
• 4   急冷(吹扫) 口(Q)
• 5   排净口(D)
• 6   密封腔
• LIT 带现场指示的液位变送器

冲洗方案Plan65A原理动画视频

API Plan 65A冲洗方案的特点

• 通常用于单密封，泄漏预计主要是液体。
• 管道连接到压盖板的排泄连接。
• 过大的流量受到容器下游孔板的限制。
• 当密封失效时，液位开关会发出告警。
• 本冲洗方案也可以选择采用压力变送器来监测系统的升压。

API Plan 65A冲洗方案推荐应用场合

1. 冲洗方案 65A 是一个能够对泄漏进行检测的冲洗方案，通常用于布置方式 1 的密封，应用于泄漏介质大部分是液体的工况。
2. 此冲洗方案用于泵送流体在环境温度下会产生冷凝的工况。
3. 当密封端盖中配有抑制装置、浮动或分瓣式的节流衬套时，冲洗方案 65A 效果最佳。

注意事项

1. 为了能够保证泄漏介质流入到储罐中， 储罐的安装高度应低于密封端盖。
2. 在泵的操作过程中，阀 1 应保持开启状态；仅在冲洗系统维修时，才能关闭。
3. 限流孔板直径通常为 5mm  (0.25 in. ) ，限流孔板应安装在竖直的管线上，以防止流体在排净口管道中聚积。
4. 储罐液位计上方应有一根旁路管与限流孔板并联，用于有效地排走过量的泄漏介质。
5. 液位开关下游的孔板应安装于垂直管上，以避免液体在排水管道中积聚。
6. 一旦高液位报警启动，立即关闭泵和密封。
