API 682 Plan 54机械密封冲洗方案及动画

API Plan 54（冲洗方案54）方案介绍

在API682标准机械密封冲洗方案54中，有一个加压外部隔离液系统向隔离密封腔提供清洁隔离液。隔离液的循环采用外部泵或加压系统来完成。系统的设计包括：仪表、冷却器、过滤器及其他元件。冲洗方案54用于加压双端面密封。在冲洗方案54中，外部流体源向密封提供清洁流体作为隔离液。

文章源自云智设计-https://www.cidrg.com/doc/api-682/17490.html

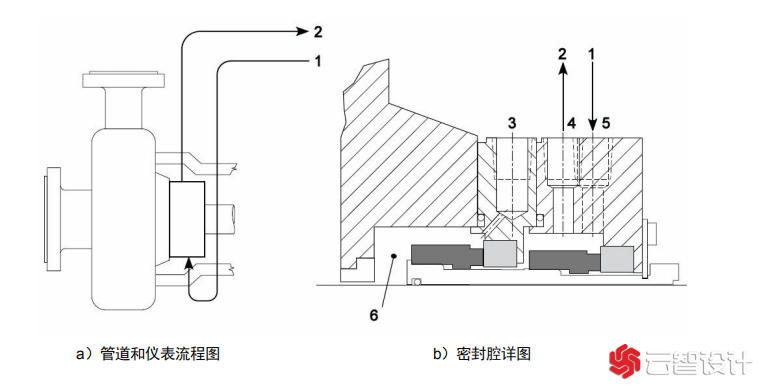

图 1 API STD 682 Plan 54 - 离心泵和旋转泵轴封系统文章源自云智设计-https://www.cidrg.com/doc/api-682/17490.html

图注：文章源自云智设计-https://www.cidrg.com/doc/api-682/17490.html

• 1   来自外部流体
• 2   流向外部流体
• 3   冲洗口(F)
• 4   隔离液出口(LBO)
• 5   隔离液入口(LBI)
• 6   密封腔

冲洗方案Plan54原理动画视频

 文章源自云智设计-https://www.cidrg.com/doc/api-682/17490.html

API Plan 54冲洗方案的特点

• 确保更高的流量，更好的散热和屏障流体的良性循环。
•  如果维护得当，与方案53A/B/C相比，它是最可靠的双密封增压方案。
• 虽然隔离液系统是非常复杂和昂贵的，但它们能够对密封提供最可靠的操作。

API Plan 54冲洗方案推荐应用场合

1. 不允许向大气泄漏的应用场合，如危险、有毒、易燃等。
2. 对于脏的，磨料或聚合产品，介质不适合作为内侧密封面的润滑剂。
3. 适用于具有高压和/或高温和/或面间高发热量的介质。
4. 当采用冲洗方案53 A/B/C循环不足以散热时选用。
5. 适用于内循环装置不能提供足够冲洗流速的场合。

注意事项

1. 冲洗方案54 用于布置方式3的密封，隔离液的压力要保持高于密封腔压力。
2. 隔离液体的压力高于内侧密封的泵送流体的压力，至少高 0.14MPa  (1.4 bar)(20psi) 。可能导致隔离流体会向泵送流体中泄漏。
3. 本冲洗方案和布置方式3的密封不能用于隔离液压力低于泵送流体压力的场合。不然的话，内侧密封的失效会污染整个隔离液系统，引起其他密封的失效。
4. 当使用冲洗方案54 时，应仔细考虑隔离液来源的可靠性。
5. 如果隔离流体源中断或受到污染，会导致密封失效，清理费用也是非常高的。
