API 682 Plan 66A机械密封冲洗方案及动画

API Plan 66A(冲洗方案 66A)方案介绍

在API682标准机械密封冲洗方案 66A 中,密封端盖中的节流衬套可以减小密封泄漏介质由密封端盖向外泄漏,可以采用此冲洗方案来检测密封是否失效。正常流量的密封泄漏介质可以自由地由排净口流出。随着泄漏流量的增加,内部节流衬套上游的压力就会相应增加。这个压力由压力变送器进行监测,用于指示密封的性能,并在密封失效时报警。

冲洗方案66A文章源自云智设计-https://www.cidrg.com/doc/api-682/17532.html

图注:文章源自云智设计-https://www.cidrg.com/doc/api-682/17532.html

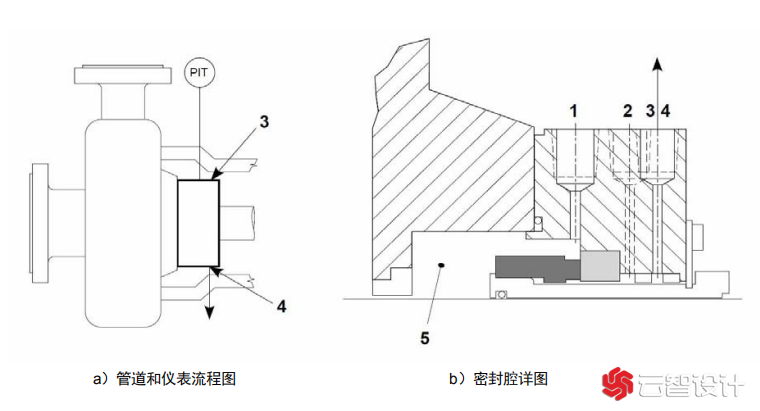

  • 1      冲洗口(F)
  • 2      压力变送器口(PIT)
  • 3      急冷(吹扫)口(Q)
  • 4      排净口(D)
  • 5      密封腔
  • PIT  带现场显示的压力变送器

冲洗方案Plan 66A原理动画视频

API Plan 66A冲洗方案的特点

  • 当密封泄漏率过大,密封端盖中靠近内部的节流衬套就会限制泄漏介质流向排净口,并限制过大流量的泄漏介质流出密封端盖。
  • 由排净口流出的泄漏介质由密封回收系统收集或者排放到排污池中。

API Plan 66A冲洗方案推荐应用场合

  1. 冲洗方案 66A 用于布置方式1 的密封失效时需要限制其泄漏流量或需要监测过大泄漏率的场合。

注意事项

  1. 排污连接必须位于底部位置。
