OLGA 2023及2024多相流瞬态模拟软件新功能介绍

石油软件网 软件发布 流体管网分析来源:斯伦贝谢数字与一体化集团评论2,942阅读模式

OLGA多相流瞬态模拟器是多相流瞬态模拟领域的行业标准工具,可以用于模拟近井储层、井筒、地面管网以及工艺设备中流体与时间相关的瞬态流动过程,精确预测生产系统中的诸多关键参数,例如流量、压力、温度、流体组分、固相沉积以及操作工况条件的变化,以最大限度地释放生产潜力。这对于深水油气藏的开发中至关重要,且在近海和陆上油气藏开发中也应用广泛。在CCS/CCUS以及氢气输送方面,OLGA可以进行流动安全保障风险评估,有着广泛的应用场景。

IMG_256文章源自云智设计-https://www.cidrg.com/news/event/21568.html

OLGA 2023.1~OLGA2023.2 版本新功能介绍

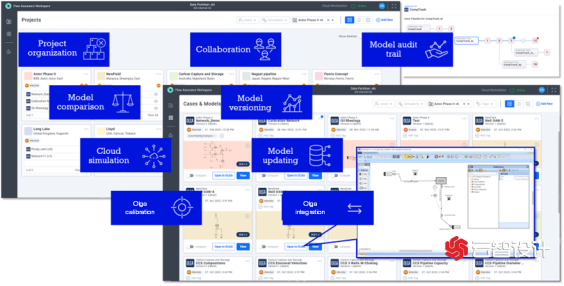

OLGA Model Management

OLGA Model Management 是一种基于云的模型管理解决方案,提供统一的协作生态系统,您可以在OLGA Model Management中与不同平台的工程师之间共享模型。支持平台如下:文章源自云智设计-https://www.cidrg.com/news/event/21568.html

·笔记本/台式机上 OLGA 的现有用户;文章源自云智设计-https://www.cidrg.com/news/event/21568.html

·DELFI中的现有用户;文章源自云智设计-https://www.cidrg.com/news/event/21568.html

IMG_257文章源自云智设计-https://www.cidrg.com/news/event/21568.html

OLGA SAGD(稠油热采)功能更新

在边界条件(MASS/PRESSURE)处,您可以将TSAT设置为 OFF 或 ON,默认为 OFF(该功能仅支持COMPOSITION = SINGLE 或 STEAMWATER_HC)。当 TSAT 设置为 OFF 时,您必须指定边界条件处温度。当TSAT设置为ON且COMPOSITION = STEAMWATER_HC 时,温度根据给定压力下的水饱和曲线计算,并且必须输入 STEAMFRACTION。当TSAT设置为ON且 COMPOSITION = SINGLE 时,温度是根据给定压力下单一组分的饱和曲线计算的,您必须输入气体质量分数。文章源自云智设计-https://www.cidrg.com/news/event/21568.html

在OLGA2023版本内新增了3个用于油,气以及水三相的质量分数,1个变量用于定义总焓值。文章源自云智设计-https://www.cidrg.com/news/event/21568.html

·GASFMFR:气相质量分数;·OILFMFR:油相质量分数;·WATFMFR:水相质量分数;文章源自云智设计-https://www.cidrg.com/news/event/21568.html

·HMIX:油气水三相总焓值。文章源自云智设计-https://www.cidrg.com/news/event/21568.html

IMG_258文章源自云智设计-https://www.cidrg.com/news/event/21568.html

OLGA2023新增输出变量

此外,在OLGA2023版本内,可以输出油气水三相的雷诺数。

·REYGSEP:层流下气相的雷诺数;·REYHLSEP:层流下油相的雷诺数;·REYWTSEP:层流下水相的雷诺数;

·REYGDISP:弥散流下气相的雷诺数;·REYHLDISP:弥散流下液相的雷诺数;

·REYWTDISP:弥散流下水相的雷诺数;

IMG_259

OLGA2023新增标况下体积流量单位制

·m3/M·L/M·USgal/M·Sm3/M·Scf/M

·SUSgal/M

OLGA 2024.1 新功能介绍

OLGA Single Phase

OLGA 2024.1 首次推出了OLGA Single Phase解决方案。该解决方案仅适用于单相流动,并最大限度地提高模拟速度。这可以显着提高 OLGA 应用于输送氢气以及回注氢气模拟等单相系统的效率和可用性。使用方法如下:

Case Definition->OPTIONS->COMPOSITIONAL->SINGLE

IMG_260

循环捕捉功能(Cyclic snapping functionality)

OLGA 2024.1中首次引入循环捕捉功能。对于需要长时间运行模拟的案例,该方法较为适用。OLGA 2024.1可以在模拟中定期写入restart文件,而无需使用 RESTART.APPEND=YES。restart文件以循环方式写入,旧的restart文件将被覆盖,产生新的restart文件,以便在模拟意外崩溃时可以重新启动模拟。使用方法如下:

1)Case Definition下添加CYCLIC_SNAP_GROUP(可以添加多组该关键字);

2)关键字定义:

·INTERVAL:RESTART文件写入频率;

·MAX_FILES:RESTART文件分为多少组。

Symmetry流体物性计算引擎

OLGA 2023可以使用Symmetry Fluid Engine(SFE)流体物性计算引擎。在OLGA 2024.1 版本内,可以使用 SFE 作为Compositional Tracking选项。您可以在 COMPOPTION 下选择 Symmetry 作为流体物性计算引擎。SFE 是 SLB 软件产品中强大而准确的热力学引擎的一部分。

SFE 是 Symmetry Process 核心,现已嵌入到其他软件产品中,包括 SLB 的 PIPESIM。SFE 包含最先进的流体物性表征技术,并已通过美国国家标准与技术研究所 (NIST) 的数据进行了广泛且持续的验证。其流体表征系统不仅包含传统的表征技术,还可以进行基于分子结构的流体表征算法,从而更好地对流体特性进行建模。

IMG_261

Multiflash数据库更新

Multiflash 库已从先前版本的 7.3 更新到 7.4,重要更新内容如下:

·提高了 CO2 建模的准确性;

·改进的二氧化碳水合物模型;

·提高 PH 闪蒸稳定性;

·改进了 GERG-2008/EOS-CG;

·AGA-8 密度支持;

·改进的数据回归;

·聚合物建模和 PC-SAFT。

IMG_262

冻结流动路径

在OLGA2024.1内,您现在可以冻结部分管线分支的瞬态计算。该方法可以更快地冻结流动路径并加速模拟。 您可以简单地禁用流动路径,而不是删除流动路径。 您可以在 FLOWPATH 添加SIMULATIOIN OPTIONS 并将 TRANSIENT 设置为 FREEZE 或 NOFLOW 来完成此操作。

-如果选择FREEZE,则不会对流动路径进行任何计算;

-如果选择 NOFLOW,则仅进行温度计算,并且仅考虑流体的热容量;

使用方法如下:

FLOWPATH下添加SIMULATIONOPTIONS,在TRANSIENT处,通过时间选择不同的模拟方法及时长。

IMG_263

NOFLOW/FREEZE方法定义

OLGA中的IKH以及VKH变量输出

OLGA 现在可以输出层流下的无粘性开尔文-亥姆霍兹 (IKH) 和粘性开尔文-亥姆霍兹 (VKH) 不稳定性。Kelvin–Helmholtz不稳定性计算不会影响 OLGA 的结果,IKH以及VKH为不稳定流动指标,可以通过PROFILEPLOT/TRENDPLOT进行绘图。 不稳定指标也可以在Multiphase Toolkit的流态图中绘制。分层流中的 VKH 不稳定性表明系统内存在大(滚动)波流。因此,VKH不稳定性将分层流态分为规则分层流和分层大波浪流。您可以使用精细网格并结合二阶质量方程方案来检查动态模拟中波的形成与传播。

IMG_264
