管道清管是多相流管道最常见的日常运维作业。但在多相流管道中清管球推动前方积液形成的巨大"液塞"可能导致接收端分离器液位超高甚至溢流。OLGA 提供完善的清管瞬态模拟能准确预测球速、液塞体积和到达时间。
文章源自云智设计-https://www.cidrg.com/solutions/26784.html
一、清管过程中的关键物理现象
- 驱动机制：上游压力推动球体前进，驱动力=上游压力×有效截面积
- 液塞形成：球体铲起前方管底积液并推进，形成长度不断增加的液塞段
- 速度波动：上坡减速下坡加速，变化幅度可达2~5倍
- 到达冲击：液塞到达末端瞬时流量可达正常的5~10倍
二、OLGA 清管模型建立
PIGGING选项卡设置：TYPE SPHERE球形球，DIAMETER略大于管道内径，BYPASS旁通率，FRICTION摩擦系数。发射位置设在始端Launcher，接收端设置为真实分离器容积（VOLUME元素而非简单压力边界）。建议在稳态运行一段时间后再发射确保初始场稳定。文章源自云智设计-https://www.cidrg.com/solutions/26784.html
三、关键输出解读
- 球速：理想1~5 m/s（太快损坏球体弯头，太慢延长作业）
- 液塞体积：典型范围为管道容积的0.5%~3%
- 到达时间：通知下游做准备，预留±10%余量

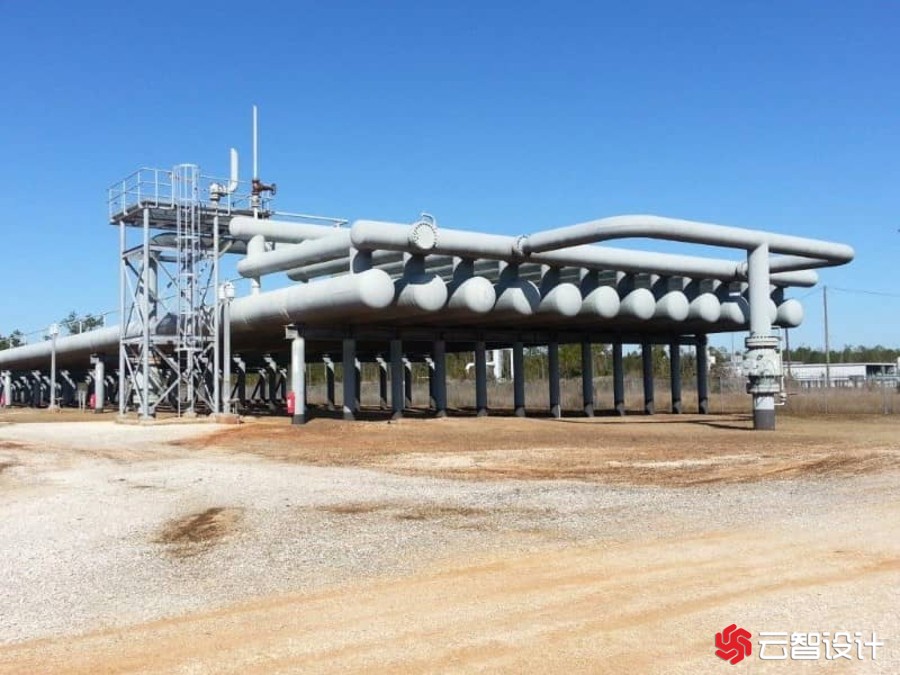

四、接收器尺寸设计
V_receiver ≥ V_slug + V_pig + V_safety_margin（20~30%）文章源自云智设计-https://www.cidrg.com/solutions/26784.html
除容积外还需考虑泄压能力（瞬时排放管径）、液位控制（快速响应联锁）和减压设施（紧急放空系统）。文章源自云智设计-https://www.cidrg.com/solutions/26784.html
五、清管方案优化
- 多球连发：液塞过大时两球间隔发送分割大液塞
- 变速推进：调节发球端背压避免下坡超速
- 预填充：清管前用干燥气体清扫减少积液量
- 最佳窗口：高产量期间清管（流速高持液率低减小液塞）
六、总结
OLGA 清管瞬态模拟是多相流管道清管作业方案设计不可或缺的工具。准确的模拟可以确定合理的清管程序、设计足够的接收器容积和制定应急预案。建议每个清管作业前都运行 OLGA 预演，特别是新管道或变更条件的在役管道。文章源自云智设计-https://www.cidrg.com/solutions/26784.html
