再沸器是精馏塔最重要的换热设备，其性能决定精馏塔的分离效率和操作稳定性。涉及沸腾传热、两相流流动和水力学交叉，是换热器设计中技术含量最高的类型。
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/26814.html
一、再沸器类型对比

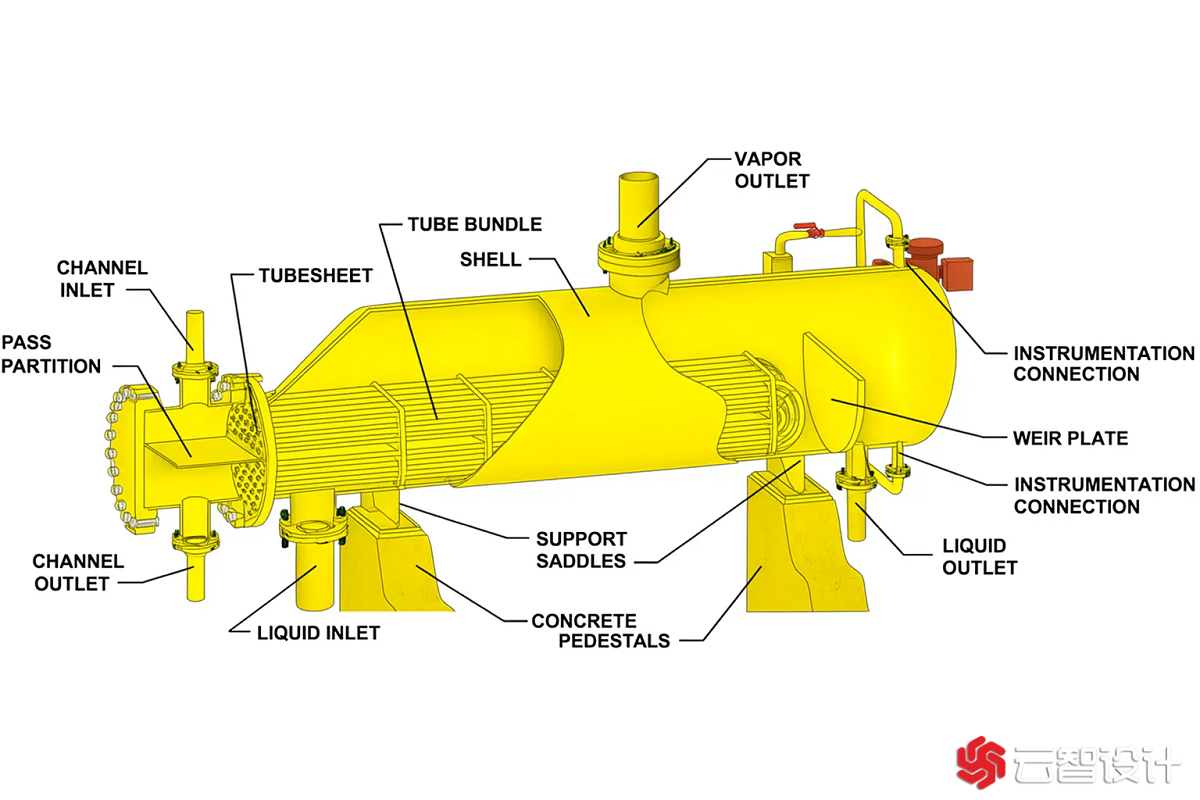

| 类型 | 优点 | 缺点 | 适用 |
|---|---|---|---|
| 釜式Kettle | 弹性大易控 | 贵占地大 | 宽沸程/真空精馏 |
| 立式热虹吸VTS | 无泵简单 | 高度受限易堵 | 清洁介质/中压 |
| 卧式热虹吸HTS | 系数高清洗便 | 占地较大 | 大处理量/轻微结垢 |
| 强制循环FC | 防垢好可控强 | 需泵耗电 | 高黏度/易结垢 |
二、HTRI Xist 关键输入
再沸器与普通换热器最大的区别是需要输入塔/系统的水力学参数：塔底操作压力（决定沸腾温度）、返回管线高度和管径（影响驱动力）、汽化率（通常15~40%热虹吸/10~30%釜式）、沸腾侧污垢热阻（0.0003~0.001，通常比普通换热器更容易结垢）、加热介质参数。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/26814.html
三、热虹吸的特殊考量
核心是确保自然循环稳定运行。驱动力来自出入口静压头差：ΔP_driving = ρ_liquid×g×H_static − ΔP_friction − ΔP_gravity(2-phase)，必须在ΔP_driving > 0条件下自发建立。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/26814.html
HTRI输出Circulation Ratio（循环比）= 循环流量/蒸发量。立式通常10~50，卧式20~80。过低意味驱动力不足可能导致循环停滞(Surge/Chugging)或干涸(Dryout)。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/26814.html
安装高度：立式热虹吸需≥3~5m液位差；卧式需≥2~4m。HTRI可计算最小安装高度(Minimum Elevation)，设计时应再加0.5~1.0m安全余量。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/26814.html
四、常见错误诊断
- 循环不稳定(温度液位振荡)→驱动不足(安装高度不够)或进口阻力过大。解决：增高安装高度/扩大进口管径/减少弯头
- 传热系数偏低→是否进入膜状沸腾(壁温超临界CTP)
- 过度设计(面积余量>30%)→实际汽化率偏低循环比过大浪费能量
- 壁温过高加速结垢→降低加热温或增加循环流量
五、验证要点
- Max Heat Flux < CHF×70%（超此值有烧干风险）
- MTD合理（过小面积过大，过大面积不足）
- 沸腾侧压降：立式3~8 kPa / 卧式5~15 kPa
- 出口两相流速5~15 m/s（过高冲蚀）
六、总结
Xist 再沸器设计的关键不是传热计算本身，而是确保水力学循环稳定性——合理设置安装高度、管线尺寸和汽化率。建议完成后进行Off-Design校核确认在60~110%负荷范围内稳定运行。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/26814.html
更多 HTRI 资源访问 云智设计 HTRI 专区。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/26814.html 文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/26814.html
