HTRI软件教程：管壳式换热器【Xist】15设计选项的设置

好久没有更新了，小编今天继续发布HTRI软件教程，继续之前的换热器设计培训教程，主要介绍HTRI换热器软件中管壳式换热器【Xist】设计选型的设置注意事项。欢迎访问云智设计院网站。

1. 点击左边目录栏的“Design”标签，进入换热器设计选项的设置界面。

2. 计算模式下分1 Rating校核；2 Simulation 模拟；3 Design 设计；文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1804.html

（1） Rating模式，需要足够的物流（工艺）信息以计算热负荷外，结构参数也是要完整输入的，程序通过计算在现有换热面积下是否可以满足换热负荷的要求（设计余量），已经其他运行参数是否合适。通常就选用这种模式计算。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1804.html

（2） Simulation模式，同样需要校核模式下的结构参数，不过物流信息少，通过试算不同的热负荷使程序收敛于0%附近的设计余量（物流信息足够计算热负荷的情况下与校核模式无两样）。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1804.html

（3） Design模式，程序通过给定的结构参数计算出最经济的换热器尺寸，工艺条件是必须完整的。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1804.html

@Shell diameter – 设计模式时改变壳径在限定范围内计算文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1804.html

@Baffle spacing –设计模式时改变折流板间距在限定范围内计算，将忽略已输入的比如中间折流板间距，或折流程数值。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1804.html

@Tubepasses – 设计模式时改变管程数在限定范围内计算，将忽略已输入的管程数。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1804.html

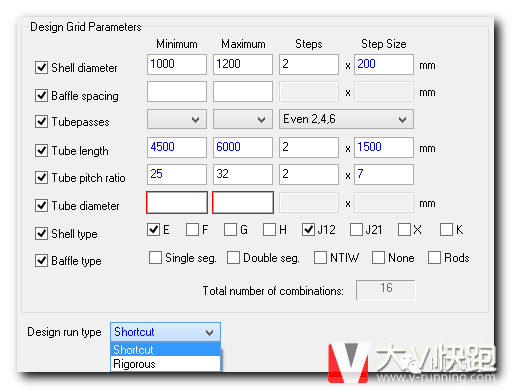

3.（1）由上图可看出，以上参数都可以作为变化量，输入最小值与最大值，以及步长，程序将计算出Total number of combinations总的排列组合数量。如上壳径步数2×管长步数2×管间距步数2×换热器壳体型式EJ步数2=16种排列组合数。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1804.html

（2） Design run type – 数值计算引擎文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1804.html

@Shortcut – 为默认值，捷算法，计算速度快，结果粗或者不收敛。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1804.html

@Rigorous – 严格计算，收敛速度慢很多，但对于例如再沸器，过热度和过冷度高，温度交叉大的情况下可以用它。

4. 冷热侧流速和压降限定

（1） Velocity – 限定设计模式下的最低和最高流速

（2） Pressure drop allowed in inletnozzles – 限定进口管口的允许压降百分比

（3） Pressure drop allowed in outletnozzles – 限定出口管口的允许压降百分比

（4） Pressure drop allowed in liquidoutlet nozzles – 限定出口液相管口的允许压降百分比

5.(1) Allowed overdesign range – 允许设计余量范围，程序将按符合输入值的范围计算最小换热面积，默认值是0～10%。

(2) Force end spacing equal tocentral – 使进出口折流板间距与中间相同

(3) Minimize number of baffles – 使计算折流板数量最少

(4) Crosspass design – 折流程数设计，默认为程序确定，可以强制按偶数或奇数设置折流程数。

(5) Tubepass design sequence – 对于管程数小于等于4程时，可以选择1234，124或24的设计，如下图

6.Warnings – 报警信息

（1） Hot/Cold Minimum/Maximum tubewall temperature - 设置冷热侧物流管壁的最低和最高温度，当计算后壁问超过设定值的时候，程序将出现警告信息。

（2） Allowed critical velocity ratio – 允许临界流速比值，计算进出口以及中间流速与临界流速的比值，超过时提示警告信息。

（3） Allowed vibration frequency ratio – 允许振动频率比值，算进出口以及中间振动频率与临界振动频率的比值，超过时提示警告信息。

本节介绍了管壳式换热器设计中设计选项的设置，欢迎访问更多设备模拟软件。
