SAFER TRACE 化学品风险评估模拟分析软件

TRACE由美国SAFER Systems公司开发,是一款用于化学品风险管理的功能强大的工程级应用模拟软件,它可以对化学品扩散,火灾,爆炸以及粒子模型进行深入地分析,可用于泄漏到大气中的有 毒、易燃、易爆等化工产品的危险评估。TRACE软件内含700多种化学品性质的资料库,采用导向方式建立模拟,其中包含化学品和气象情景,兴趣点分析和人口数据。输出的形式有:报告,图表,等值线图,兴趣点图表和对大众的影响评价等,TRACE软件可以为用户提供有效处理风险以及复杂安全事件决策的知识。

TRACE通过一整套复杂的计算方法来模拟储罐故障、管线泄漏、泄漏源的物理现象、重质气体模拟、高斯扩散等有毒气体的泄漏。另外,火灾及爆炸模块还可以模拟热辐射半径和爆炸超压冲击区域。TRACE软件用户可以通过TRACE软件建立一套详细的、科学的模型进行计算分析,可以为用户提供详细的图形结果。冲击区可以显示在网格或者用户自定义图形上。接收者 (receptor),人口和疏散数据可以用于建立一整套用于处理紧急事件的行动方案。文章源自云智设计-https://www.cidrg.com/software/safety/2297.html

TRACE可以帮助用户处理复杂的模拟过程。建模可在完善而易于使用的图形界面下完成,通过该界面,可简化对强大模拟算法的有序使用。庞大的化学物质数据库和完善的模型与友好的用户界面良好地结合在一起,并使用 Windows风格图标和“向导”。软件通过Windows风格图表按钮和向导将强大的化学数据库和复杂的模型无缝集成到友好的用户界面中。文章源自云智设计-https://www.cidrg.com/software/safety/2297.html

由于TRACE软件的强大功能和灵活性,现在TRACE软件可以广泛地用于很多领域:文章源自云智设计-https://www.cidrg.com/software/safety/2297.html

  • 意外泄漏模拟
  • 潜在危险评估
  • 风险管理方案
  • 应急响应方案
  • 人员响应模拟
  • 规范模拟需求
  • 量化风险评估
  • 减灾系统的评估
  • 人员伤害评估
  • 最恶劣事例和可选择方案研究

上述所列说明,通过为紧急规划提供准确的潜在危险说明,TRACE 可在各种情况下发挥关键作用。此外,TRACE还满足各种规范的需求,如:文章源自云智设计-https://www.cidrg.com/software/safety/2297.html

  • OSHA PSM guidelines
  • EPA RMP rule [CAA-112(r)]
  • EEC Seveso Directive
  • CEFIC Responsible Care Programs
  • DHS CFATS
  • SARA Title III

TRACE 具备上下文关联的联机帮助工具和向导,可指导您如何输入数据。各个输入栏的默认值可作为设置建模环境的起始点,用户可随后改进建模环境或在此之上进行建模。用户可在输入屏幕上为所有变量选择单位(公制、英制或用户自定义)。文章源自云智设计-https://www.cidrg.com/software/safety/2297.html

SAFER TRACE文章源自云智设计-https://www.cidrg.com/software/safety/2297.html

TRACE建立模型的时候需要输入的数据包括化学属性,泄漏情况,气象数据,相关的影响等级,
接收者(receptor),人口数据和地图。只要用户输入有效数据,TRACE 软件就能提供专家级支持。化学数据库中有超过700种化学品的物理参数和模拟计算需要的其他数据。TRACE为用户提供很多泄漏配置方案,以帮助用户定义特定的方案;可以建立有多属性的接收者(receptor),以用于详细的影响分析;可以提供结合地图的模拟结果;可以图形化的建立人口分布,使得复杂数据变得清晰,并可以很形象地验证输入数据是否正确。文章源自云智设计-https://www.cidrg.com/software/safety/2297.html

一旦创建完输入个案研究,即可用于模型运行,该个案研究将转换为输出个案研究。审阅输出个案研究时,您有多种选择来形象化分析结果。分析结果包括报告、污染源特性、等值线图、对观察对象影响、对大众影响 、参数敏感度分析。用户可通过选择颜色、绘图格式、感兴趣区和轴的比例,自定义图形显示。此外,用户只需轻点鼠标,即可将与图表有关的数据传输至文字处理软件、电子表格或演示程序。文章源自云智设计-https://www.cidrg.com/software/safety/2297.html

1、 友好的数据输入界面

案例研究概念

SAFER TRACE 9-1文章源自云智设计-https://www.cidrg.com/software/safety/2297.html

TRACE 围绕个案研究概念进行设计。个案研究的输入模块,有泄漏情景、气象数据、等值线图、观察对象、人口统计数据。一旦运行模型,个案研究将包括输出信息。文章源自云智设计-https://www.cidrg.com/software/safety/2297.html

使用向导

SAFER TRACE 9-2

输入过程可在簿式视窗格式内有序进行。使用“向导”可生成新的簿式视窗。向导是逻辑上相关的视窗,可帮助您键入必要的输入信息。这将确保为一系列模拟提供所需和正确的信息。

上下文关联的联机帮助

SAFER TRACE 9-3

输入模快的一项重要功能是上下文关联的联机帮助工具。该工具可为每个输入变量提供含义和推荐值。每个主题均含超文本连接,通过连接可进入其他相关主题和相关模拟算法。

有多种语言可供选择

TRACE是国际通用软件。通过选择设置菜单中英语、您可用英语、德语、法语、西班牙语或葡萄牙语显示整个图形用户界面。

人口数据图像化输入

TRACE为用户提供加强结果分析功能,允许用户定义每小时的空气变化,人口分布和疏散时间。TRACE简单易用的图形界面会帮助用户在地图网格上指定相关的属性。

SAFER TRACE 9

2、强大的文本和图形输出功能

详细的报告输出

TRACE可以生成概述报告和详细报告。用户可以定制需要的结果信息。输入信息和各种输出信息(泄漏速率,泄漏源,影响区域等)都可以包含在报告中。报告可以保存为独立的文件并可以使用多种文字处理软件进行编辑。

SAFER TRACE 9-5

横向与纵向显示污染云

快照和脚印显示连续时间间隔内水平以及垂直横截面。软件会根据计算结果生成图像,然后按照用户指定的时间在坐标内显示。其它参数会以下风向距离为函数绘制成为中心线浓度包络图或者用户自定义高度的浓度包络图(如呼吸区高度)。

污染云
参数敏感度分析

TRACE 参数敏感度分析允许用户研究当保持所有其它参数不变时,改变一个参数的影响。可改变的参数包括悬浮微粒/即刻气化质量比、平均时间、泄漏温度、溢出速度、稳性等级、地表粗糙度和风速。

敏感性分析

应用程序间数据复制

TRACE具有允许用户自定义的图形结果输出功能。用户在报告和陈述中,经常会用到这些图形结果和文本结果。同时,这些结果还可以作为输入信息进行其他计算。用户只需通过点击鼠标就将输出报告很方便的导入到其他文字处理软件、表格处理软件或者演示软件中。

SAFER TRACE 9-8
SAFER TRACE 9-9SAFER TRACE 9-10

人口影响

意外泄漏对周边社区的影响结果评估是对TRACE结果分析增强的一项附加功能。软件通过用户指定的具体地区的人口数据模拟毒气泄漏、火灾和爆炸事故中的详细的接触有害物的人群和人员响应。

SAFER TRACE 9-0

完善的建模算法

TRACE软件中的强大的算法是建立在科学的基础上的。这些算法是经过实际的实验数据验证过的。TRACE的算法包括:

多组分模拟:SAFER公司的多组分流体模拟能力允许用户建立三种化学品类型:纯组分,气体多组分以及液体多组分。目前用户使用TRACE软件最多可以模拟10种组分的混合物。用户可以选择模拟关心的组分,也可以将这些组分全部进行模拟。TRACE 9.1可以非常好的模拟碳氢混合物。

泄漏速率:可以进行容器/管线系统的时变泄漏源计算或者管线的稳态泄漏源计算。多配置选项可以计算泄漏速率,温度和组成。

污染源动态变化:TRACE可以模拟闪蒸,悬浮颗粒动力学,空气夹带以及池蒸发. TRACE可以处理水溶液和发烟酸等多组分池蒸发。同时TRACE还可以模拟气体混合物。

强大的在线和打印文档:TRACE软件提供在线帮助及包含全部技术细节和参考的打印文档。

蒸汽云扩散:TRACE可以模拟地面级别或者高处的高冲量喷射形式泄漏,重质气云或者浮烟。还可以建立特殊的氟化氢和四氯化钛扩散的模型。渗透计算还可以用于计算室内和室外的浓度差。

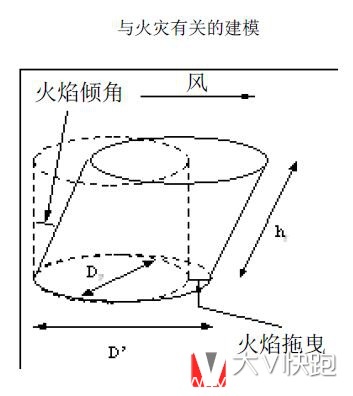

火灾:TRACE热辐射评估功能可以用于多种火灾情况。包括火球(BLEVEs),液体燃料火焰,喷射火,闪蒸火和通用火源(用户自定义类型)。火模型包括火源的尺寸,火源长度,视觉系数以及大气的折射率等。

蒸发云的大气扩散:TRACE软件包含的重质气体扩散算法可以用于计算云的重力沉降和云的升温/冷却。

SAFER TRACE 9-1

爆炸:在TRACE软件中采用Baker-Strehlow和 Multi-Energy理论模拟爆炸。此功能用于计算点火源,约束度,堵塞程度,化学反应以及爆炸强度。还有独立的算法可以用于模拟压力容器的爆炸。

人口影响:作为结果分析的一部分,TRACE软件还有独立的分离算法用于评估受到泄漏影响的人数。可以采用不同的标准例如浓度,热辐射,超压等级,剂量(Dose),荷载或者概率影响等作为影响标准。

SAFER TRACE 9-2
