本节HTRI软件教程将继续之前的换热器设计培训教程，主要介绍HTRI换热器软件中管壳式换热器【Xist】设计参数设置中换热器管束间隙设置及注意事项。
- 点击左边目录栏“Tube Layout”下的“Bundle Clearances”标签，进入换热器管束间隙的设置。
2.（1） Pairs of sealing strips – 设置密封条，密封条可以有效防止C型流（从管束与壳体间隙旁路流动），默认为程序设置；选None为不设置；选User Set为自定义设置，都是以对为数量。
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1785.html
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1785.html
（2） Seal strip width – 密封条宽度，在选择螺旋折流板的情况下，可以定义密封条的宽度。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1785.html
（3）） Seal strip clearance – 密封条与相对管子的间距，在选择螺旋折流板的情况下可填。
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1785.html
（4） Block bypass streams – 屏蔽旁路流。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1785.html
这里先要了解下“流型”，流型分析法是管壳式换热器设计计算的基础，通过对不同流型的分析，了解有效换热和旁路流，减小旁路流可以优化设计提高热效率。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1785.html
Xist将壳程流型分为ABCEF：
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1785.html
A型流：穿过换热管与折流板空间隙的流体，可认为有效换热；文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1785.html
B型流：穿过管束沿着折流板折流板导向的流体，就是我们需要的有效换热流型；文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1785.html
C型流：绕着管束外圈未穿过换热管绕行的流体，为旁路流；文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1785.html
E型流：穿过折流板与壳体间隙的流体，为旁路流；
F型流：多管程情况下，由于管程间距的存在而影响有效换热的部分流体，为旁路流；
@A stream – 打勾，那么将屏蔽A型流，使换热效率提高，不过这个手段实际是用于设计的参考或比较，实际制造中无法做到无A型流。
@ F stream – 打勾，那么将屏蔽F型流，使换热效率提高，不过这个手段实际是用于设计的参考或比较，多管程实际制造中无法做到无F型流。
@ E stream – 打勾，那么将屏蔽E型流，使换热效率提高，不过这个手段实际是用于设计的参考或比较，实际制造中无法做到无E型流。
（5）Tubes to remove for tie rods – 拉杆数量（替换换热管），默认为程序设定，目前为0。或自己输入数量，将影响布管的数量。
（6） Number of tie rods – 拉杆数量，程序设定的数量为如下：
（7） Tie rod diameter – 拉杆直径，程序默认或自定义。
（8） Spacer outer diameter – 定距管外径，套装拉杆外的定距管的外径。

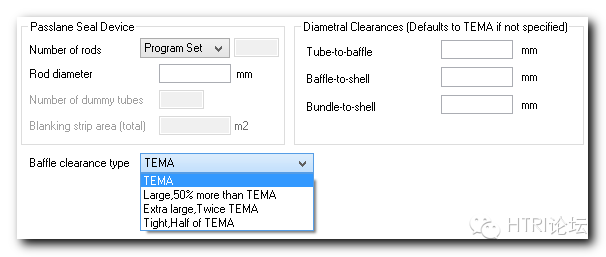

- Passlane Seal Device – 管程间隙设置
（1） Number of rods – F流旁路挡杆的数量，默认为程序设置，可以自定义输入，以减小F流。（2） Rod diameter – 旁路挡杆的直径，默认与换热管外径相同。（3） Number of dummy tubes – 假管的数量，在选择“EMbaffle”形式下，可输入假管数量。（4） Blanking strip area - 在选择“EMbaffle”形式下，可输入。
4. Diametral clearance – 间隙设置，默认为TEMA标准值。
（1） Tube-to-baffle clearance – 管子与折流板之间的间隙
TEMA标准为：
管子OD > 31.75 mm为 0.79 mm
管子OD ≤ 31.75 mm，如果跨度> 914 mm 为0.40 mm，跨度≤914 mm为0.79mm。
（2） Baffle-to-shell clearance – 折流板与壳体之间的间隙
（3） Bundle-to-shell clearance – 管束与壳体之间的间隙，这个值对布管数量影响较大，默认程序依据型式、壳径以及管程设计压力来确定。
5.Baffle clearance type – 折流板与壳体之间间隙的选项
@TEMA – 标准
@Large, 50% more than TEMA – 比TEMA标准大50%
@Extra large, Twice TEMA – 是TEMA标准的2倍
@Tight – 制造能达到，那么是TEMA标准的50%
本节HTRI教程介绍了HTRI软件中管壳式换热器设计中管子管束间隙的设置。
