本节ProMax软件教程将介绍Promax软件中的循环器模块&属性模块的功能及设置方法。

循环器并不是实际生产中的设备,只是为了给模拟流程提供一个初始值而设定虚拟设备。如 图中 1 和 2 是独立的,可以单独求解,但是,对于 3 来说,就需要来自下游 5 的计算结果 S8,才能求解,因此,需要给定 S8 初始猜测值。当选用循环器模拟时,我们就可以设置循 环器的出口为猜测值,然后在后来的计算过程中通过迭代使循环器进出口的差别小于设置公 差即可。03文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1573.html

循环过程文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1573.html

循环器包含三种,物料循环器, Propagation Terminal ,和能量循环器。物料循环器和文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1573.html

propagation Terminal 连接物料流股,能量循环器连接能量流股文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1573.html

1)物料循环器 在循环器的出口流股需要全估计值,(温度、压力、流量和组成)。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1573.html

0506文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1573.html

 文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1573.html

物料循环器出口估计文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1573.html

在物料循环器过程参数选项卡下设置循环变量,这是用于计算循环器误差的参数,默认值为压力、焓、总质量流量、组成。如当循环模块不收敛时,可尝试 不勾选组成变量,再重新执行计算。01文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1573.html

循环器变量文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1573.html

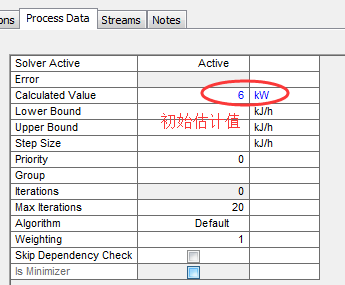

2)能量循环器 双击循环器模块,估计其能量循环量即可。如图所示:02

能量估计

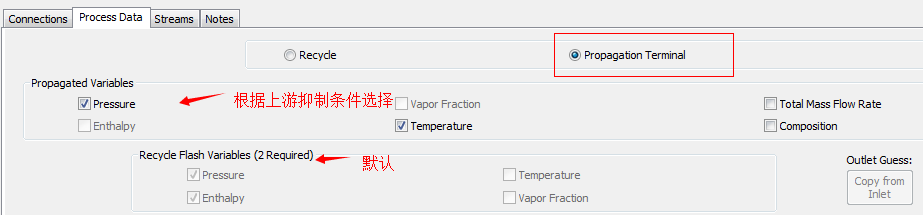

3)Propagation Terminal

此也为循环器,连接物料流股,不过此块适用于闭式循环(无补充无损失, 例如丙烷制冷循环),此循环的出口流股也不需要设定初始值,具体设定如下:03

  • 属性模板/ProMax Property Stencil

此为 ProMax 的插件功能,需通过形状栏中来打开此形状模块。
