ProMax软件教程:蒸汽喷射器工艺设计功能&分离器工艺设计及核算功能

zhouzhou ProMax评论12,7371阅读模式

ProMax软件可以模拟蒸汽喷射器,本教程将讲解如何使用Promax软件对蒸汽喷射器进行工艺设计,以及如何使用Promax进行分离器工艺设计及核算功能。

(一) 蒸汽喷射器工艺设计功能文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1480.html

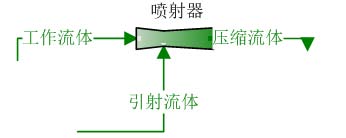

 蒸汽喷射器文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1480.html

连接方式和设置方式如下连接方式设置方式设置方式文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1480.html

 (二)分离器工艺设计及核算功能文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1480.html

分离器单元包含立式、卧式的和两相、三相的各种分离器模型。两相分离器 只需要设定压降或操作压力。三相分离器除设定压降外,还需要设定主要液相为 轻液相还是重液相,因为三相分离器出口只算气相和主要液相的属性,选择正确 的主要液相才能使后面的计算顺利进行。分离器文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1480.html

分离器过程参数文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1480.html

同时,ProMax  提供分离器设计功能,只需在过程数据选项卡下勾选“Include Separator Sizing”选项即可。下面以卧式两相分离器设计为例作简要介绍:文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1480.html

卧式两相分离器的结构如图所示:卧式两相分离器文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1480.html

两相分离器结构文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1480.html

分离器由筒体、前后封头、喷嘴等组成。需要设置的参数如图所示:分离器文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1480.html

分离器设计参数分离器

分离器设计参数

然后点击“Solve”计算其他参数,确定分离器尺寸。 另外,ProMax还提供了其他各类型的分离器设计模型,路径为 C:\ProgramData\Bryan Research & Engineering Inc\ProMax3\Examples\Equipment

Rating And Sizing\Vessel\Separator Sizing Examples.pmx。
