ProMax软件教程:常用模块(shape)之换热器模块

zhouzhou ProMax评论9,152阅读模式

本节ProMax软件教程将介绍ProMax常用模块中的换热器模块参数设置及用法。

  • 换热器模块/ProMax Heat Exchanger

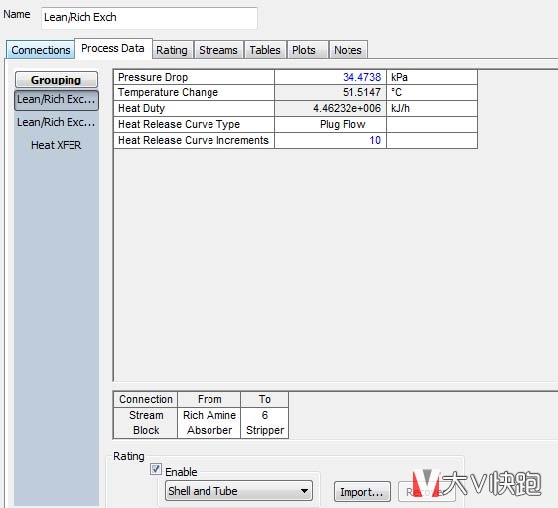

换热器包含单流股换热器(加热器、冷却器)、空冷机、各种双流股换热器 和多流股换热器等。同一类换热器只是图表和样式的区别,内部参数相同。 换热器的过程参数选项卡,如图所示:ProMax换热器模块文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1571.html

换热器过程参数文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1571.html

1. 压降 Pressure Drop:换热器出口绝对压力与进口绝对压力之差。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1571.html

2. 温差 Temperature change  :换热器出口绝对温度与进口绝对温度之差,再沸器没有此项。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1571.html

3. 气相摩尔分率 Mole Fraction vapor  :再沸器和分离器才有此参数。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1571.html

4. 主要液相 Main liquid phase:一般为再沸器中含有三相时,选择主要计算的液相。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1571.html

5. 热负荷:Heat duty文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1571.html

6. 放热曲线类型 Heat Release curve type:此参数影响内部属性,如 UA,极限温度,EMTD 图和换热器校核。主要有平推流,池沸腾,和等压平推流三种。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1571.html

7.放热曲线增量 Heat release curve increments: Q-T 图中的 T 的增量。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1571.html

8.包含分离器设计:Include separator sizing,对于再沸器,勾选此项,可以设计分离器。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1571.html

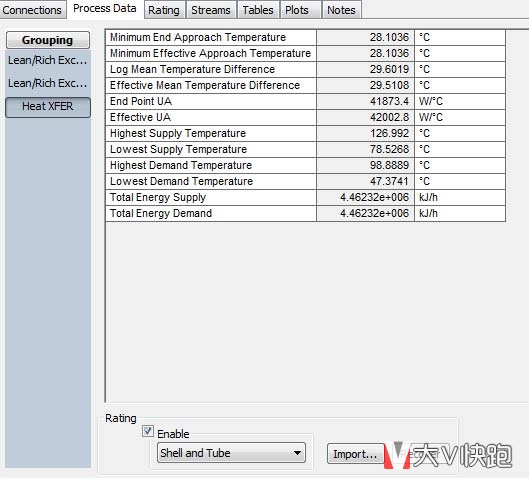

此类型设备通常需要设定两个参数,即压降和出口温度,这样就可计算传热 参数,如 UA、对数平均温差等。计算结果见图

ProMax换热器计算结果

换热器计算结果

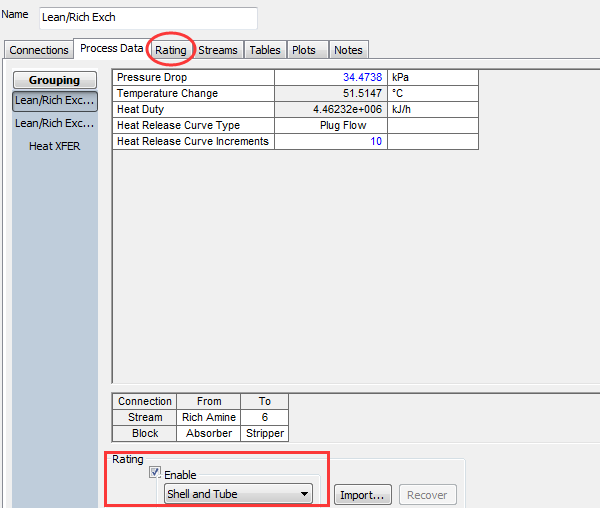

在过程参数选项卡下,我们可以通过勾选换热器校核复选框来激活换热器设与校核功能,如图所示。ProMax 可对管壳式换热器、板式换热器、套管式换热器、冷箱和空冷器等进行校核。我们以常见的管壳式换热器为例,进行介绍。02

启用换热器校核
