Plant-4D是由荷兰著名的软件开发及工程设计公司CEASystems研发，是一款集三维工厂设计、电气仪表设计及工程管理于一体的全新设计与管理解决方案。它包含项目管理、工艺流程设计、三维工厂智能设计、电气仪表设计等模块，广泛应用于欧洲、美国、俄罗斯、东南亚等国家和地区。
文章源自云智设计-https://www.cidrg.com/software/piping/13888.html
灵活的工厂设计软件，提高竞争优势文章源自云智设计-https://www.cidrg.com/software/piping/13888.html
1 、数据库完善文章源自云智设计-https://www.cidrg.com/software/piping/13888.html
包含全部的目标、石油、化工及国外常用数据库。后期数据库维护也非常简单，不需要很强的专业知识，节约时间及人力成本，另外碧唯科技会持续的完善数据库并和客户分享。文章源自云智设计-https://www.cidrg.com/software/piping/13888.html
2、自需强大的项目管理功能文章源自云智设计-https://www.cidrg.com/software/piping/13888.html
项目管理模块可以至上而下管控整个项目的进展。可设置不同权限的项目角色，每种角色只在自己的权限范围内对项目进行管理、查看、新建、修改等。在项目管理这个模块中，还可以进行沟通、窜批、管理项目时间节点等。角色设置自由，如项目经理、业主、工艺工程师、配管工程师、电气工程师、仪表工程师等。文章源自云智设计-https://www.cidrg.com/software/piping/13888.html
3、多专业整合，协同增效文章源自云智设计-https://www.cidrg.com/software/piping/13888.html
PLANT-4D 集成了包括工艺流程设计、三维配管设计、电气仪表设计等多专业设计功能。所有设计数据都存储在一个中心数据库中，达到不同专业的设计数据可实时共享，避免跨专业沟通不畅延误项目进程。文章源自云智设计-https://www.cidrg.com/software/piping/13888.html
4、可定制化程度非常高， 满足不同客户的特性化需求文章源自云智设计-https://www.cidrg.com/software/piping/13888.html
PLANT-4D 的所有数据都基于数据库进行存储和管理，如SQL 、Access 等，因此配管方式、元件型式、报告模板、等级库，甚至操作界面都可以通过更改数据库进行特色化定义。这样就避免像其他同类软件固定的操作模式，必须借助第二方接口软件才可以满足用户的一些特殊化需求。文章源自云智设计-https://www.cidrg.com/software/piping/13888.html
5、界面友好，操作筒单
PALNT-4D只需短短的2-3 天的培训，工程师即可开展设计工作，是真正的高效率设计工具。
6 、专业的技术服务
免费帮助用户解决在软件使用过程中遇到的各种问题，用户可通过电话、QQ、微信、邮件等任何有效的交流方式联系我们。用及时、专业、持续的服务让软件为用户创造最大的价三维值!
PLANT-4D 项目管理
1. 4D-Explorer
4D一Exp lorer 支持数据库输入和报告生成， 同时无需CAD 平台即可查看二维、三维图纸及三维模型。
即使用户没有安装CAD 系统， 依然可以通过4D-Expl orer 读取或编辑项目信息、生成报告。
4D-Explorer 是基于网页技术的项目数据库管理系统， 它包含以下功能:
- 二维、三维图纸及三维模型查看
- 齐全的报告模棍、管线清单、元件壁厚系列、数据规格书、材料汇总表、材料清单等
- Plant-4D 项目管理/ 数据管理权限设置
- 与Plant-4D 工艺流程图模块、电气仪表模块及管道模块进行数据交互
- 项目管理员可进行创建、管理并对用户授权
- 仪表及电气( 查看Pl an t-4D I&E 介绍资料获取更多信息) ;
- 可在P&I D、配管及I&E 之间进行标签号配对:
- 支持第三方信息系统: SAP, Infor, Maximo,SQL 数据库等:
- 在通告、提示信息及项目信息之间快速切换。
2. Plant-4D 漫游浏览器
Plant-4D 拥有自己的模型查看器， 用户可不借助于其它任何第三方软件查看工厂或项目模型。其他功能包括:
- 独立运行，无需任何CAD 平台
- 漫游路径关键点可设定
- 可导入其它2D、3D 的图形格式文件(dwg， inventor , Solidworks , dgn 等)
- 支持线框显示3D 模型，并能用X, y, z 轴进行剖切显示
- 可在漫游模型中直接查询或编辑数据库
- 碰撞分析、碰撞报告和碰撞自动提示功能
- 可对2D、3D、激光扫描模型做红线标记
- 工艺、采购、施工等其他部门无需任何CAD 平台即可在二维、三维模型中添加信息。
PLANT-4D工艺流程设计

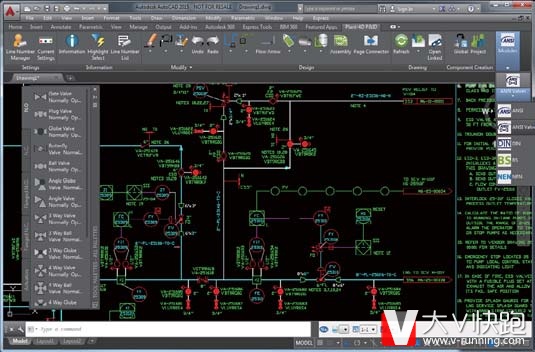

Plant-4D P&1D 是工艺流程图设计平台，包含工艺流程图及工艺/管线仪表图。支持AutoCAD 和MicroStation 两种平台。
Plant-4D P&ID 是以数据为中心的应用程序，包含ANS1，BS， NF, NEN, DIN 及ISO 标准的大型图例库。Plant-4D 内含20 元件生成器， 可以轻松添加符合企业或业主的标准图例库。
多个用户可以在同一个项目上绘图，放置图例和数据，或者通过安全的路径添加或修改信息。在实际操作中， CAD 用户可在CAD 平台上进行P&ID 图纸编辑，同时非CAD 用户可在Plant-4D 中进行P&ID 信息输入。
在数据库中公用数据只需输入一次， 如管线号、线型等。管线上的所有其它元件会继承这些信息，并分享给其他模块。同时它具有很多快速绘制功能，如智能编辑、自动路径生成、批量操作等。具体包括:
- 智能P&ID 绘制
- 支持AutoCAD 和/ 或MicroStation 平台
- 用现有的AutoCAD 或MicroStation 平台添加Plant-4D 元件
- 等级驱动
- 与Plant-4D 其他模块(如配营、电气仪表、HVAC、设备、电缆槽〉共享数据
- 元件智能放置及自动生成路径功能包括：
- 设备、仪表、控制阀、工艺管线
- 阀门，大小头，容器等
- 放入一个元件时自动断开工艺管线
- 自动断开交叉的工艺/ 仪表管线
- 批量布线并自动标注
- 自动放置并生成标签号
- 项目中自动检测标签号是否一致
- 连接页面符包含整个工艺线的连接信息
- 组件管理器
- 全球标准，包括ANSI 、BS、D1N 28004、NEN 2195 、NF、ISO 等
- 快速添加企业/ 客户标准图例库
- 项目管线管理员
- 齐全的报告，包括管线清单， 元件壁厚系列表、数据规格书、20/3D 对比表等
- 信息实时更新
- 与通用数据库进行数据交换
PLANT-4D 三维工厂智能设计
Plant-4D 配管模块可用来创建完整的三维工厂设计模型。Pl ant→4D 系统可保证二维图纸与三维数据的紧密集成。Plant-4D 根据国际标准，提供完整的功能和元件库。包括：
自动定义路径:
在同一系统中自动放置弯头和管道，或者自用户定义路径;
自动放置垫片、焊缝间隙及螺栓;
自动生成材料清单和材料报表;
自动生成三维模型截面图;
自动生成等轴测图;
与Plant-4D 其他模块P&ID 、I&E 、HVAC 、设备、电缆槽等共享信息;
全球标准，包括ANSI ，BS， DIN 28004, NEN 2195 ，NF， ISO 等;
扩展元件库包括:钢结构、设备、暖通、电缆桥架、Georg F i sher 阀门系列、支架等。
可配置方面:
- 快速编辑元件;
- 快速修改标签号及定义标签对话框;
- 根据信息需求快速调整数据库结构;
Plant-4D 配管亮点:
- 等级驱动的三维智能管道布置;
- 二维总体布置图和剖面图生成工具;
- 齐全的报告模块、材料清单和材料报表:
- P&ID 与三维配管、仪表和电气模块完美集成;
Plant-4D 管道模块的优势:
- 大幅减少绘图时间;
- 降低工程错误;
- 与通用数据库连接;
- 界面友好，便于快速设计:
- 大量自动布线和工程布线功能;
- 便于企业进行标准化管理;
- 可进行项目的在线沟通和帮助;
- 报告在线配置功能。
1 Plant-4D 设备模块
Plant-4D 设备模块包括各种预定义的设备库类型: 容器、换热器、泵、阀门、高塔及其他类型。支持参数化定义，用户通过Plant-4D自带的元件库可自定义各种复杂的设备。包括：
- 含各种不同顶部、底部及配件的压力容器
- 国际标准化的泵
- 接管、平台、通道、梯子等
- 钢结构。
2 Plant-4D 等轴测图
Plant-4D 等轴测图模块可由三维模型自动生成符合行业标准的等轴测图。包括:
无管线数量的限制
多种类等轴测图
自动检查元件位置
包含1 30 多个设置选项，用户可完全自定义输出样式
可根据用户标准， 自动生成等轴测图尺寸、标记信息
自动出焊接清单、单线图、切管长度表等
自动放置材料清单。
3 Plant-4D 二维平、主面图
二维平立面图由三维模型全自动生成。可快速设置尺寸，增加标签号、线型、图层样式、客户等级等。
4 Plant-4D 暖通
Plant-4D 暖通界面友好， 用户可自定义功能， 可创建各种不同形状的万形、圆形及椭圆形元件(如变径弯头， 虾米腰弯头， 减震器， 加热器，冷却器，三通，过滤器， 转换和四通)。Plant-4D 暖通含行业标准元件库，可由用户自定义。
5 Plant-4D 结构模块
Pl ant -4D 结构模块可进行钢结构设计。Pl ant-4D 可快速读取二维模型信息、并提供给计算部门， 这可保证不同部门同时开展工作。结构、管道工程师可同时在同一模型中蜘同工作。软件支持各种不同标准的型钢截面库。包捂:
碰撞检查
智能节点连接
楼梯、扶手、平台、支架等
6 Plant-4D 电缆槽模块
Plant -4D 电缆槽模块可最大程度降低工程绘图及设计时间。Plan t-4D 三维电缆槽模块与Plant-4D 1&E 完美集成，支持电缆智能敷设；
电缆槽设计工程师可与电气仪表工程师、管道工程师、暖通工程师及结构工程师协同工作。所有工程师可在二三维模型中查看其它工程师的工作， 尽可能的减少错误；
Plant-4D 电缆槽模块可通过Plant-4D 1&E 提供的信息自动生成三维模型。使用先进的布线和编辑功能， 它可以便您快速生成符合等级的二三维模型:
Plant-4D 电缆槽模块提供行业规范标准元件等级库:
Plant-4D 电缆槽模块可进行设计碰撞、稳定性检查， 提供质量保证;
可自动生成报告、材料清单和元件清单。
7 Plant-4D 管道应力分析接口
管道应力分析接口可以将管道设计信息导入管道应力分析软件，如CAESAR II。材料类型和操作温度可同时导入。
8 Plant-4D 等级规格管理器
Plant-4D 等级管理模块允许用户创建、编辑等级数据库， 界面十分友好， 操作简单方便。软件包含各个国家的数据库( 如ANSI 、DIN ， BS、NF、GB 、SH 等) ;另外， 我们提供国标数据库， 并辅助客户建立、完善属于本企业的数据库。
9 Plant-4D 支吊架模块
Pl ant-4D 支吊架模块提供管道和钢结构的支吊架设计完整解决方案。用户可根据行业标准灵活的创建管道支吊架:
支吊架模块白带很多行业标准，可创建各种不同类型的弹簧、管夹、滑块等支吊架元件:
Plant-4D 支吊架模块可智能定位、替换、自动或手动放置支吊架;
Plant-4D 支吊架模块提供大的支吊架元件库，可进行快速一致的设计并减少错误:
碰撞及稳定性检查提高设计精度;
可自动生成报告、材料清单和元件清单。
10 Plant-4D 元件生成
无需任何CAD 系统即可创建用户自定义元件。Pl ant~4D 元件生成模块采用独立的绘图界面， 使用元件生成器创建的用户三维元件，无须任何转化即可应用于AutoCAD 和Micro Station 平台。
PLANT-4D 电气仪表设计
1 仪表模块
其核心就是:用内部数据库管理工具，定义基本的数据结构。这个核心模块包括以下信息:
- 回路清单
- 仪表索引
- I/O表
- 设备清单
- 管线清单
- 工艺参数
2 电气模块
电气数据与工艺处理数据分离，放在特定的模块里。但是所有数据如I/O点、布线细节等都会其享，形成一个相互协调的电气仪表系统。
电气模块包含以下信息:
- 特定区域电气参数
- 分散系数、载荷因素等
- 电动机特性库
- 电缆类型
- 电机启动器电路图
- 用户负载清单…等等

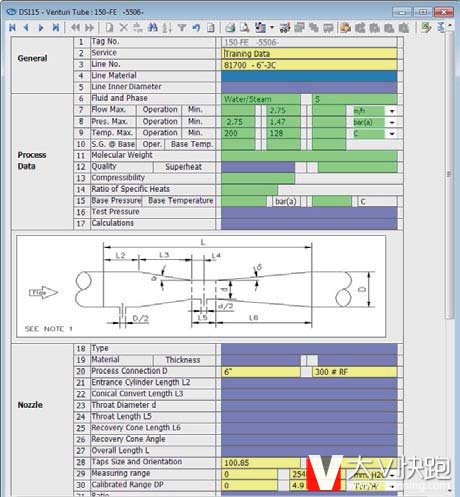

3 规格书
通用的规格书菜单，允许用户创建和管理格式，适用于所有相关专业:工艺、仪表、电气、甚至三维配管。
- 可按用户标准/格式定义
- 提供标准格式扩展库
- 轻松设置用户访问权限
- 库文件可按照公司/单位要求定义
- 自动保留更改记录
- 关键位置插图详细说明
- 分组标签支持"查看列表"格式
- Excel 表格导入/导出
- 支持ISA S20/TR20 格式
4 自动生成各种图纸
Plant-4D 能借助AutoCAD ， Microstation, Microsoft Visio 平台自动生成所有可交付图纸。您只需要一个简单的图片查看器，无需在安装任何制图平台即可查看。Plant-4D 能自动生成的图纸有:
- 仪表回路
- 接线盒
- 接线图
- MCC 图
- 单线图
- I/O 图
- 电缆清册
- 点-点线路
- 负载中心/配电板
- HAZOP 联锁矩阵
- 现场接线图
5 线路
线路菜单允许定义所有从现场到控制系统的线路逻辑。
- 接线盒、仪器和编组柜的线缆
- 接线盒交叉线
- 端子框上的跨接线
- 按竣工要求布置电缆
- 执行非标准布线
- 为DCS 和PLC 控制系统分配I/O
- 用户可由项目情况设计最佳配置方式
- 在进展中自动生成电缆表
6 回路图
Plant-4D 能自动生成完整回路图，回路图由定义好的CAD 模板自动提取。软件里包含了现有的可用的模板库，这些模板也可以根据客户自己的设计习惯定制。
7 电缆敷设
电缆敷设功能界面可自动将所有电缆接入线路障模块。(包括电气的、仪表的和系统的〉
- 无需于动选择路经
- 可定义多余路经
- 定义弯曲半径
- 分离IS/ExP/LV/MV
- 默认电缆尺寸决定分层
8 与P LANT-4D 单线图和P& I D 完美集成
创建智能的单线图，同时它能抓取对建造、运行、维护有用的信息。
创建智能的P&ID ，同时它能把所有工艺信息都分享给其它专业和部门。
9 连接图
连接或安装图模块生成连接图，连接图内容来自于下面两个部分的联合信息。
仪器(或马达)的物理装配及必须采用的安装方式图库
用于安装或固定仪表电气等的通用部件库
这两个库客户都可以按自己要求定制。连接文档包含下述典型信息:
与连接图相关联的标签清单
与安装相关联的部件清单
因为所有数据都能在各模块中相互共享，所以模块可生成项目总体和任何局部的物料请单。
10 维护
这个模块会把数据从设计阶段延续到安装或维护阶段。设计工程师生成的数据可轻松地
用于维护团队，并能生成新的维护阶段工作流程数据。
- 支持所有专业：仪器仪表、电气、配管…
- 人力资源管理
- 例行检修日程安排
- 随机检修工作安排
- 安全预防措施说明/ 惯例
- 为同类仪表默认惯例维护
- 检修工作清单
- 检修历史清单
11 文档管理
12 实用工具
13 安全警报和联锁装置
PLANT 3D的优势
支持最流行的CAD 平台CAu toCAD， Mi croS tat ion ，虚拟现实浏览器CVR) ) ;
软件是由常年参与实际工程项目的工程师研发， 充分考虑了用户的使用习惯。界面友好，使用方便，容易上手:
项目可以由一个或多个CAD 平台创建CAutoCAD、MicroStation 各版本) ， 自动根据用户需要生成标准交付物:
自动布线，减少作图时间:
项目中的信息无需二次输入:
明显减少工程错误:
通过减少建模时间和完整的协同工作降低成本:
信息系统标准化元件、等级、可交付物及数据:
解决配置管理问题:
采用现有的CAD 和数据库系统:
面向所有专业基于CAD 平台的开放数据结构:
强大的报告自定义工具:
可从全球各个位置管理项目:
Pl ant-4D 是一个完整的CAD 和工程信息管理系统CEI MS) ;
轻松开始项目， 根据需求客户定制项目:
CAD 平台和独立数据库提供工作保障:
Plant-4D 可保证己有信息的准确性:
整个工厂周期中，工程师可完全掌握的所有工厂设计信息。
