仪表与控制系统管道设计

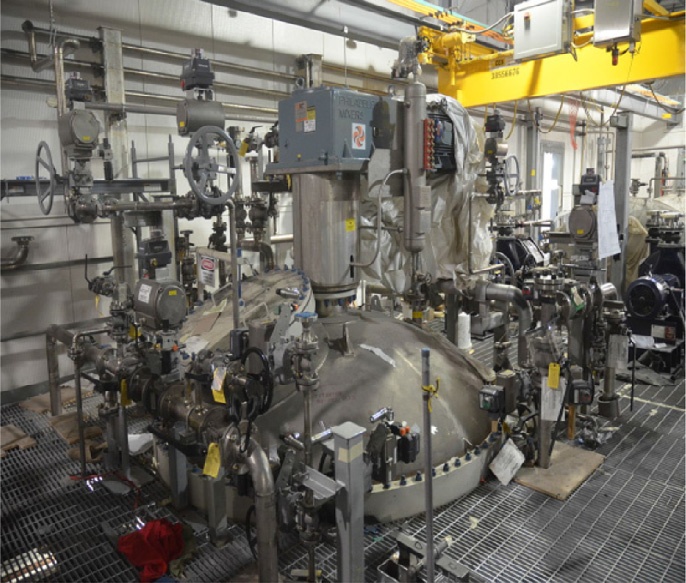

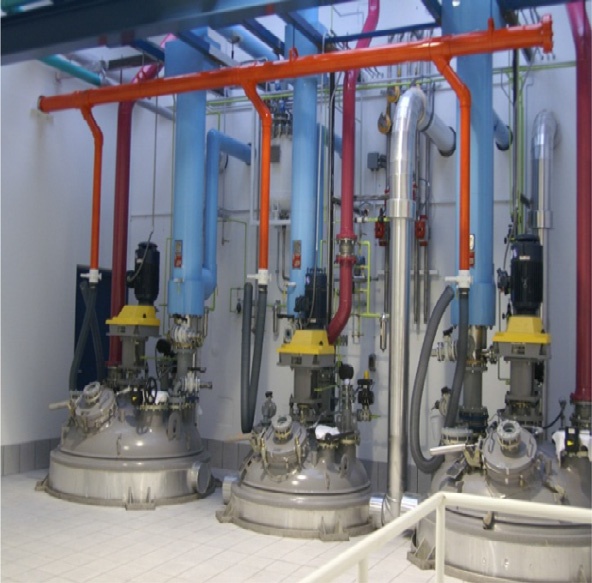

仪表管道：连接过程与控制的桥梁

仪表管道（Instrument Tubing）将工艺管道或设备上的取压点与仪表（如变送器、压力表、差压计）连接起来。虽然管径很小（通常 1/2" 或 3/8"），但仪表管道的可靠性至关重要。

仪表管道布置原则：
- 坡度：气体服务的引压管坡向工艺管道（防止液体凝结堵塞），液体服务的坡向仪表（防止气体积聚）
- 保温/伴热：含有易冷凝或易冻介质的引压管需要蒸汽伴热或电伴热
- 隔离阀：每根引压管靠近工艺管道侧安装隔离阀（通常为双阀组或三阀组）
- 支架：仪表管道的支撑间距约 1.5-2m，必须使用专用管卡文章源自云智设计-https://www.cidrg.com/doc/piping-design/27054.html
