厂区平面布置：从工艺流程图到平面图
厂区布置的起点是 P&ID（工艺管道与仪表流程图）。P&ID 展示了所有设备、管道、仪表和阀门之间的逻辑关系，但不涉及物理位置。
配管工程师需要将 P&ID 上的设备逻辑关系转化为物理空间上的布置。这通常需要多张 P&ID 的协同——一个复杂的工艺单元可能涉及 6 张以上的 P&ID。文章源自云智设计-https://www.cidrg.com/doc/piping-design/26991.html
将多个 P&ID 整合到一个单元布置平面图中，需要仔细分析设备之间的工艺流向、操作需求和维护通道。文章源自云智设计-https://www.cidrg.com/doc/piping-design/26991.html
P&ID 和平面图的对应关系是双向验证的——平面图上标注的设备位号必须与 P&ID 完全一致。文章源自云智设计-https://www.cidrg.com/doc/piping-design/26991.html
单元平面图（Unit Plot Plan）标注了每台设备的具体坐标、标高和方向。它是管道布置、结构设计和土建施工的基础文件。文章源自云智设计-https://www.cidrg.com/doc/piping-design/26991.html
安全间距是厂区布置的核心约束。设备之间的最小间距由防火规范（如 NFPA 30）、爆炸危险区域划分和逃生通道要求决定。文章源自云智设计-https://www.cidrg.com/doc/piping-design/26991.html

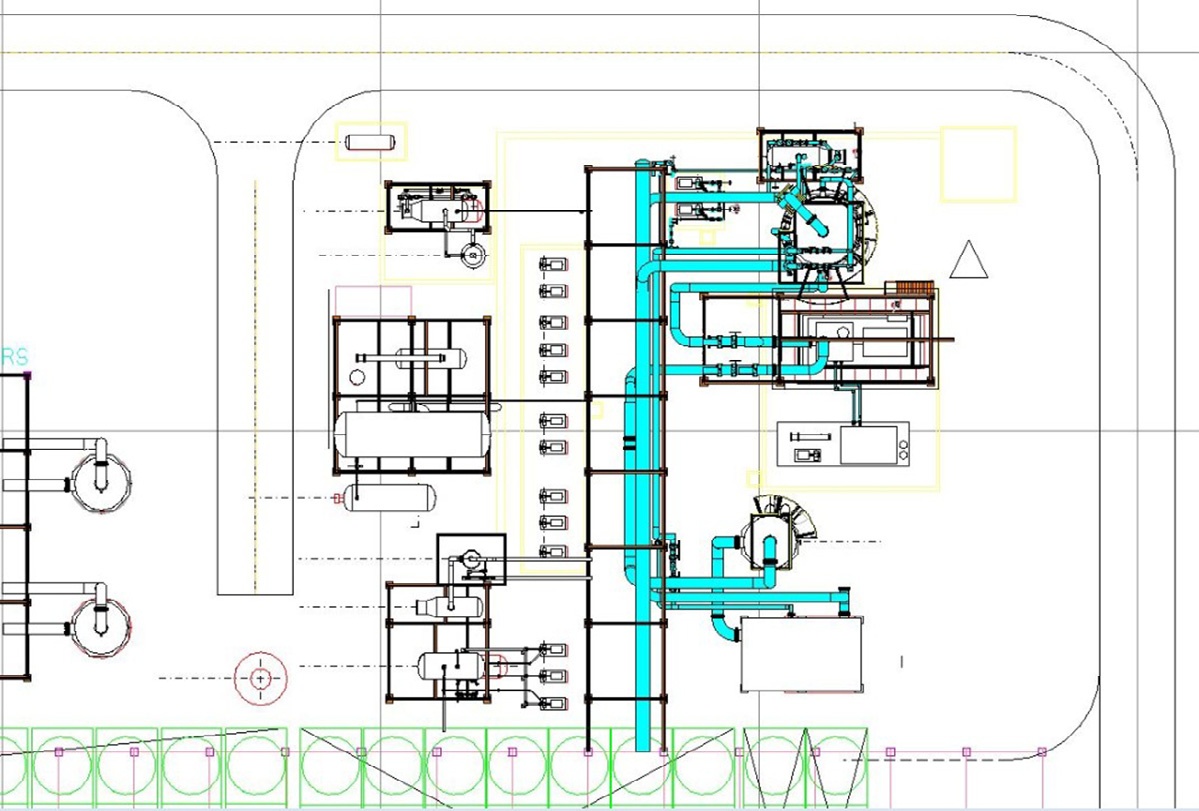

典型的单元平面图用黄色边界线标出属于同一工艺单元的设备群。设备编号与 P&ID 上的编号一一对应，确保设计和施工的一致性。文章源自云智设计-https://www.cidrg.com/doc/piping-design/26991.html

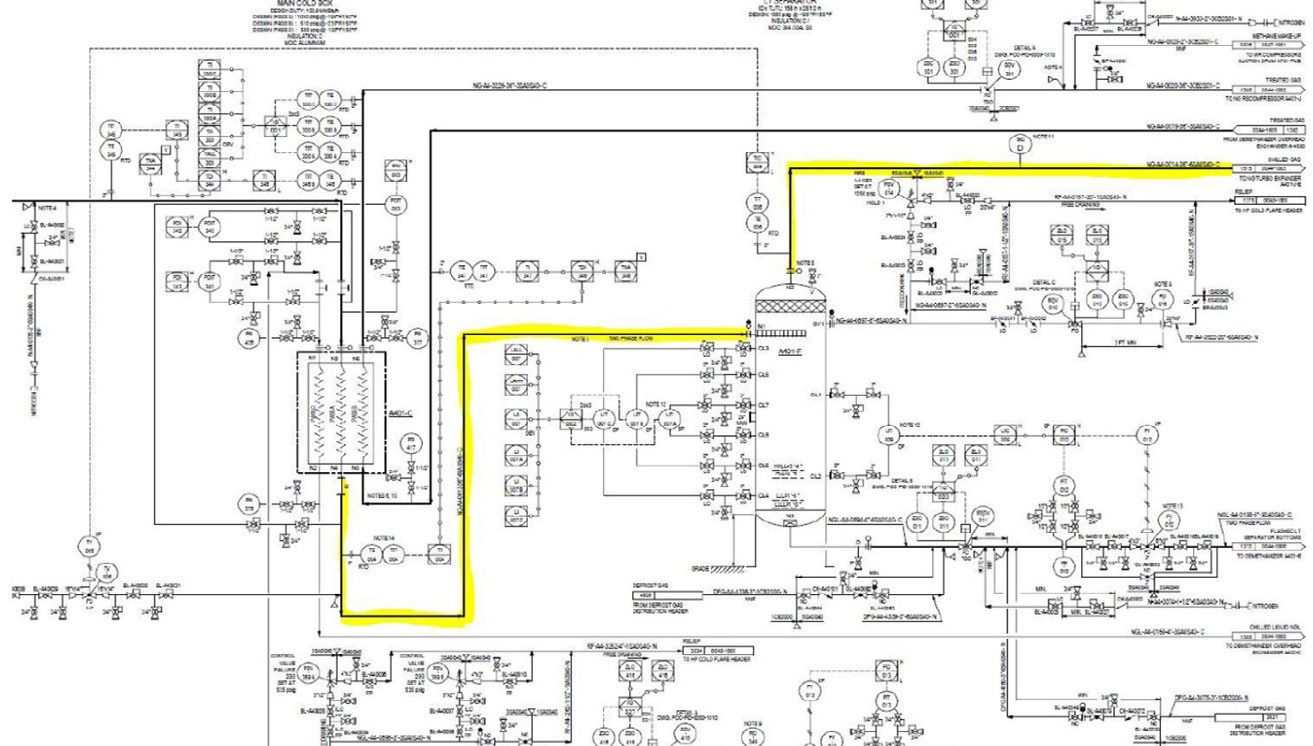

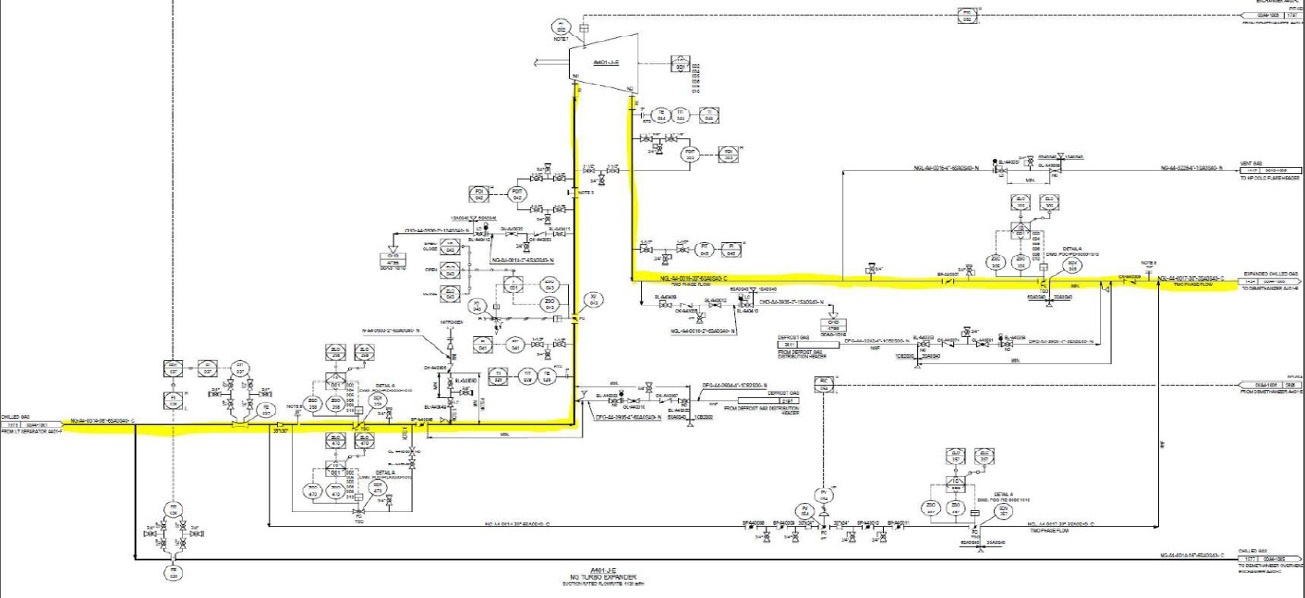

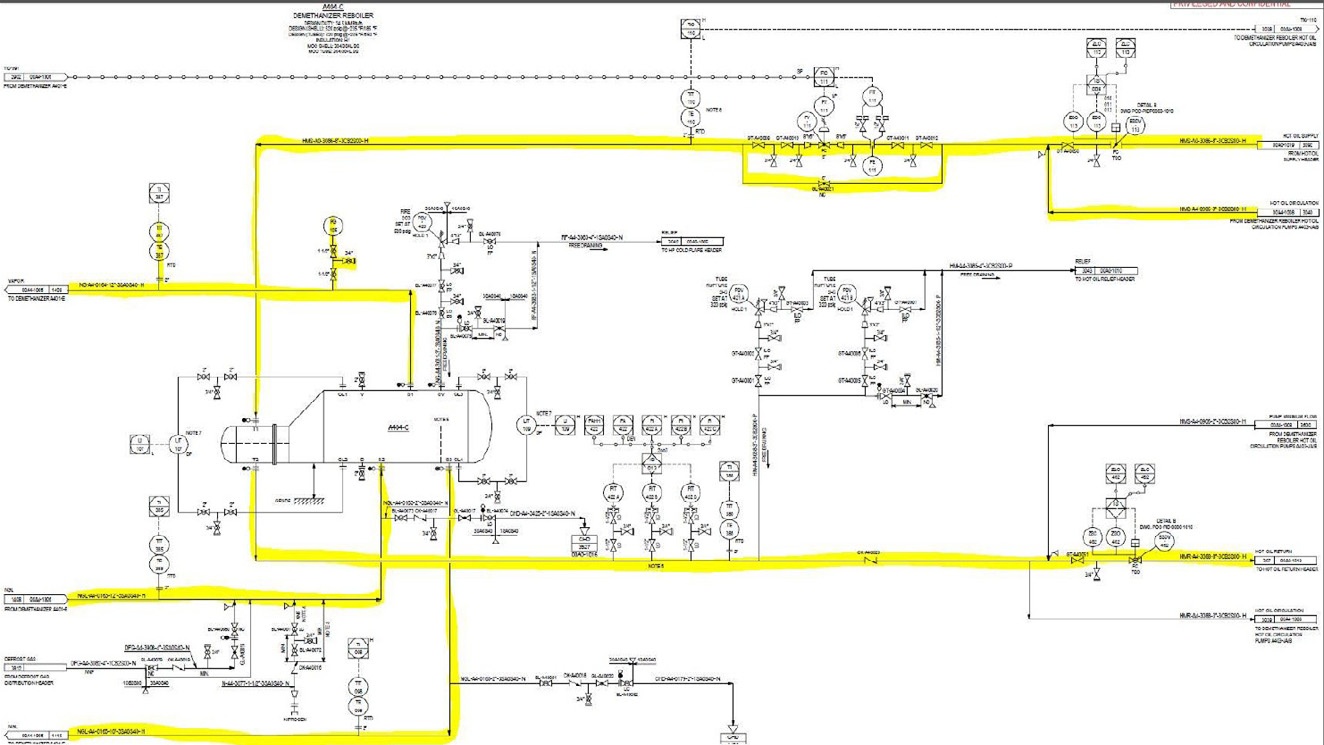

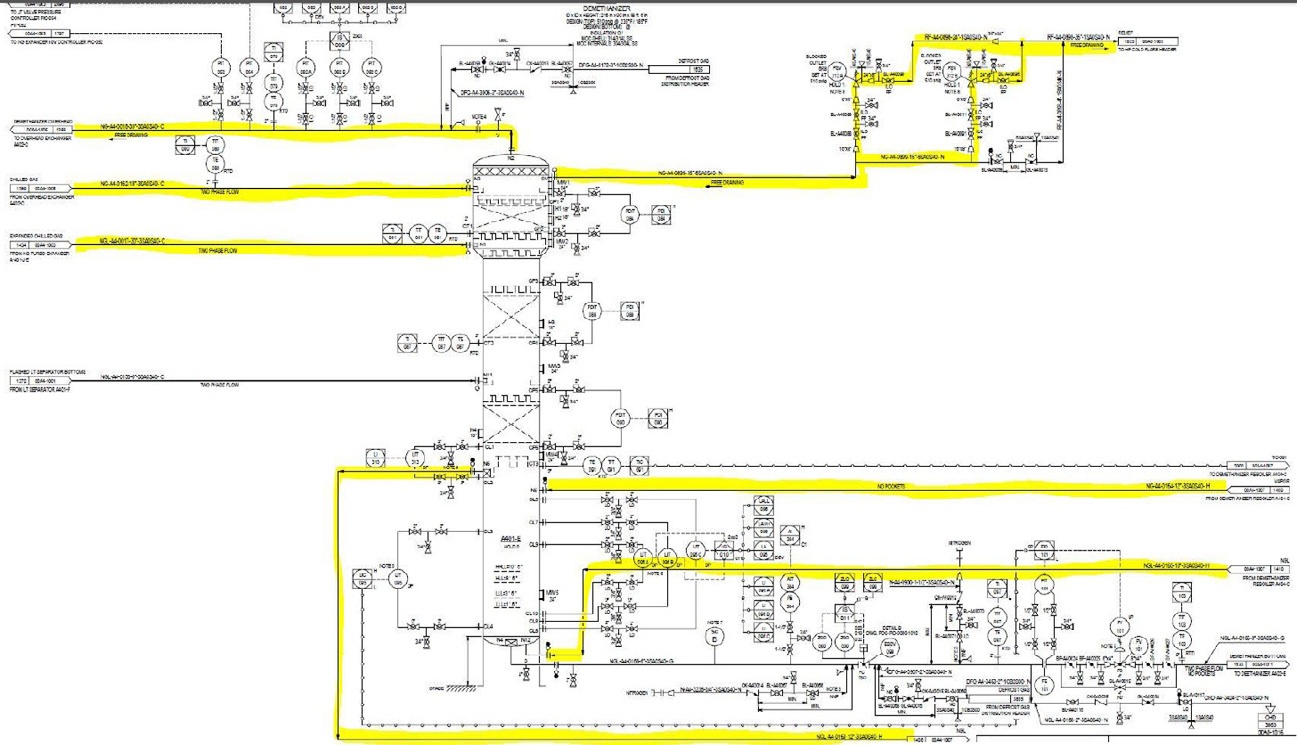

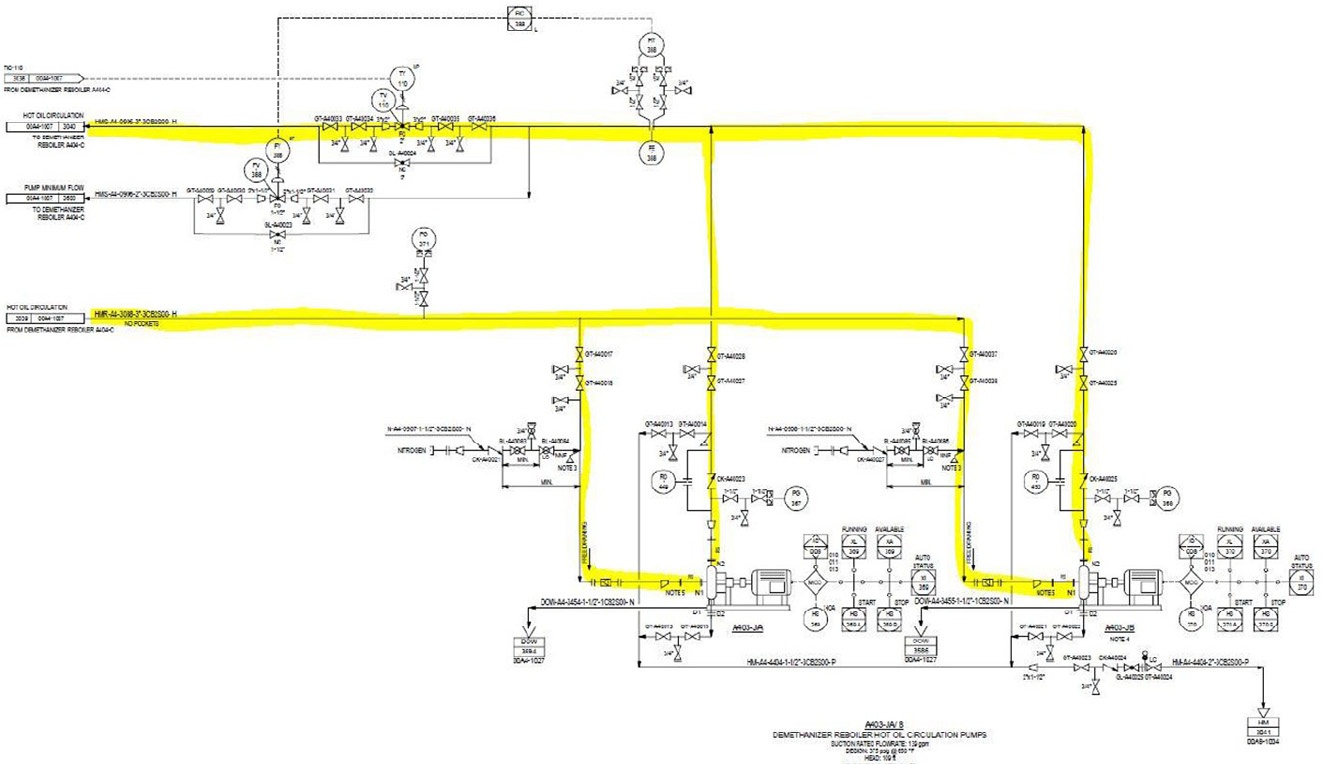

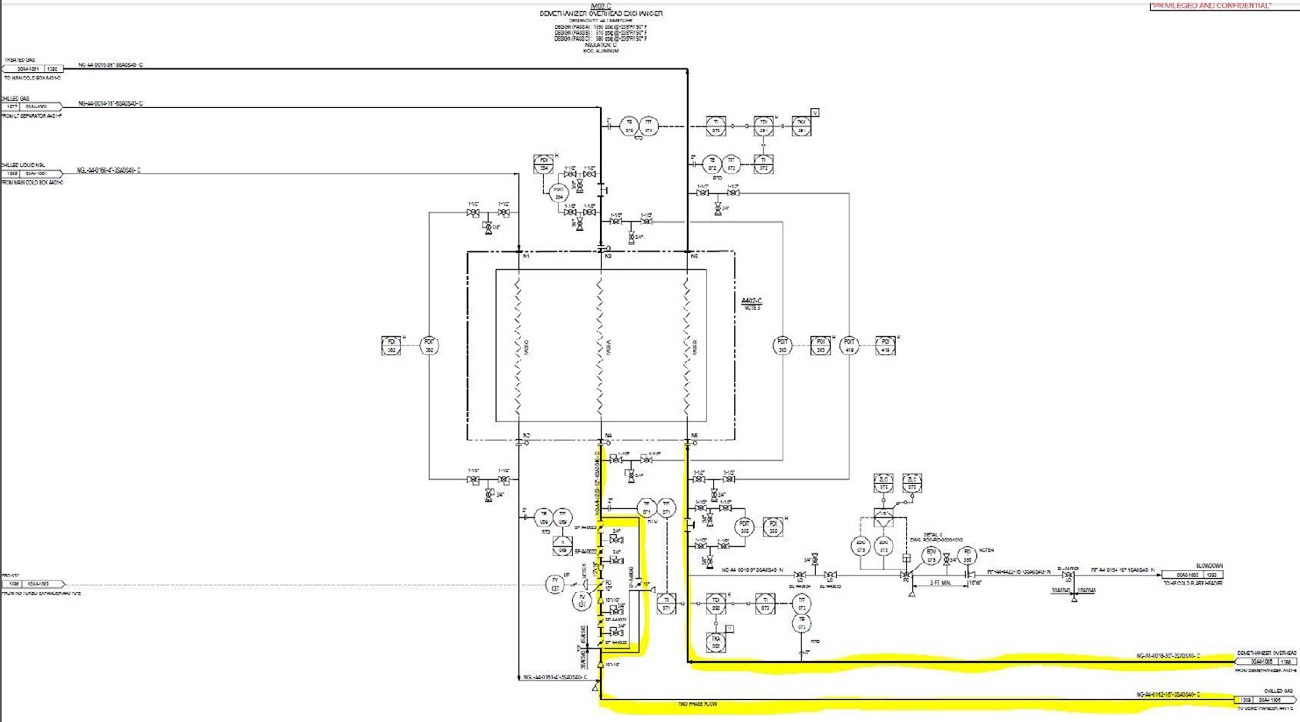

黄色边界线内的设备展示在六张 P&ID 中。这显示了如何将逻辑流程转化为物理空间布局。文章源自云智设计-https://www.cidrg.com/doc/piping-design/26991.html

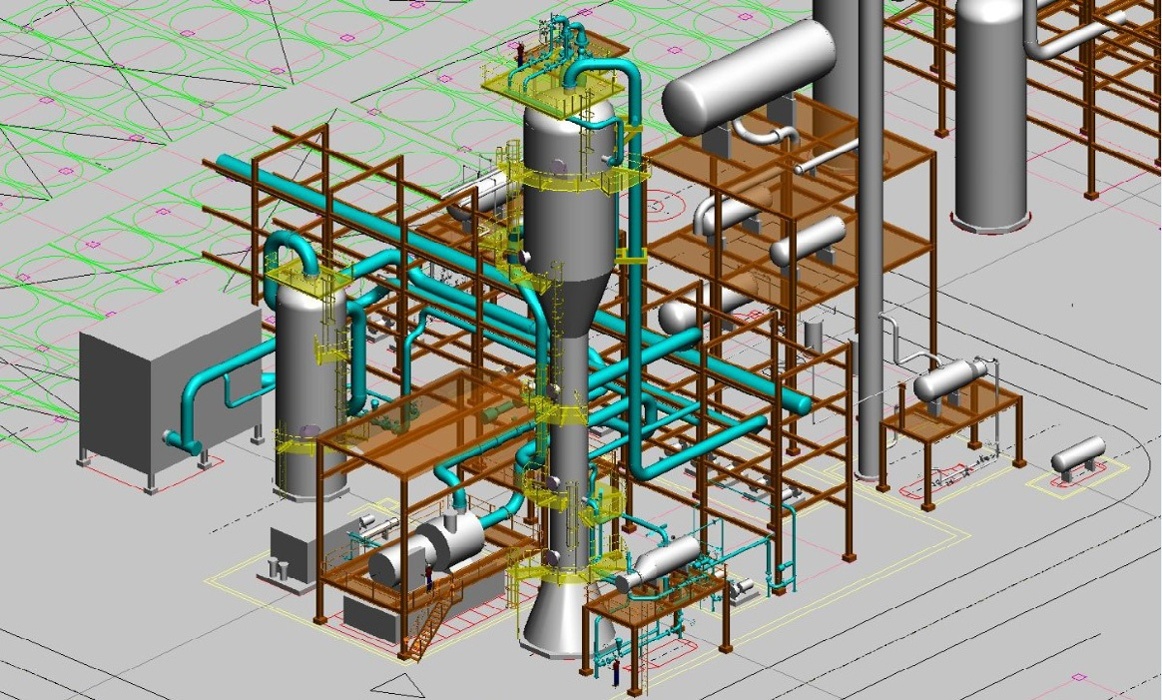

如今，3D 模型（如 SmartPlant 3D、PDMS/E3D）已经取代了传统的 2D 平面图设计方法。3D 模型可以自动检测碰撞、优化空间利用并生成各种剖面图和轴测图。文章源自云智设计-https://www.cidrg.com/doc/piping-design/26991.html 文章源自云智设计-https://www.cidrg.com/doc/piping-design/26991.html
