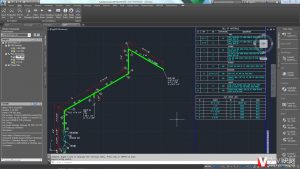

等轴图（Isometric Drawing）和材料统计表（MTO, Material Take-Off）是三维设计向施工交付的关键输出。然而，不少项目在抽取 Iso 时遇到 MTO 数据不准确的问题——管件数量偏差、组件描述缺失、材料等级错误等，直接影响采购和施工进度。这些问题的根源往往不在 Iso 模块本身，而在上游建模或数据库配置。本文系统梳理 Iso 抽取中 MTO 数据不准确的常见原因和排查方法。
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23919.html
一、MTO 数据不准确的常见原因
1.1 管道等级库（Spec）配置不完整
管道等级库是 MTO 数据的"字典"，如果字典本身有缺陷，MTO 就不可能准确。常见配置问题包括：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23919.html
- 组件重量缺失：等级库中某些管件（如特殊法兰、非标三通）的重量字段为空，导致 MTO 中的总重量偏低
- 材料描述不完整：组件的 Material Description 字段未填写，MTO 表中只显示材料代码而不显示中文描述
- 尺寸范围不匹配：等级库中某尺寸范围的管件未定义，管道建模时 Piping 自动降级到错误规格
1.2 管道建模不规范
- 管件替代：工程师为了快速建模，用相似管件替代实际管件（如用标准弯头代替特殊角度弯头），导致 MTO 中的规格与设计文件不一致
- 分支管未正确连接：分支管的连接方式（鞍座、支管台、三通）决定了 MTO 中计列的管件类型，连接方式错误会导致 MTO 多计或少计
- 支吊架遗漏：某些支吊架未在管道模型中建模，导致 MTO 中缺少对应管件
1.3 属性映射错误
E3D 中 Iso 抽取使用 Iso Draft 模块，该模块通过属性映射表将数据库中的字段映射到 Iso 图纸和 MTO 表的列。如果映射规则配置错误（如将公称压力映射到了公称直径列），MTO 数据就会出现系统性错误。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23919.html
二、排查与修复步骤
第一步：检查等级库完整性
使用 E3D 的 Spec Check 工具（Design → Spec → Validate）检查当前管道等级库的完整性。重点关注：① 所有管径范围是否都有对应管件定义；② 材料描述和重量字段是否完整；③ 端面类型（BWE、SW、THD）是否正确定义。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23919.html
第二步：比对单管 MTO
选择一条已建好的管道，手动统计其管件（弯头数量、阀门类型和数量、法兰数量等），然后抽取该管道的 Iso 并对比 MTO 数据。如果两者不一致，逐项排查是等级库问题还是建模问题。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23919.html
第三步：检查属性映射
在 Iso Draft 模块中检查 MTO 模板的属性映射：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23919.html
- 确认 Size 映射到正确的管径字段
- 确认 Rating 映射到正确的压力等级字段
- 确认 Material 映射到正确的材质描述字段
- 确认 Quantity 映射到正确的计数逻辑（按件而非按重量）
第四步：批量验证
修复问题后，对所有管道批量抽取 Iso 并汇总 MTO，与管道材料表（Line List）进行交叉对比。检查总弯头数、总阀门数、总法兰数是否在合理范围内。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23919.html
三、预防措施
- 项目初期：建立管道等级库审查流程，确保等级库在建模开始前通过验证
- 建模过程中：定期抽取 Iso 检查 MTO，而不是等到项目末期
- 设计审查：将 MTO 准确性作为 Iso 审查的必要检查项
四、总结
MTO 数据不准确的根源大多在上游——等级库配置缺陷和建模不规范。建议在项目初期就投入足够精力验证等级库完整性，在建模过程中严格执行规范性检查。Iso 抽取本身是一个"照镜子"的过程，模型和数据库的质量直接决定了 MTO 的质量。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23919.html
