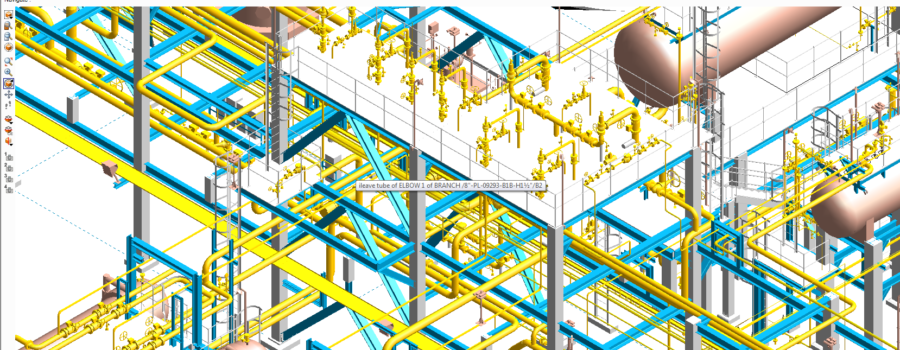

钢结构是石化工厂三维模型的重要组成部分，包括管廊框架、设备支撑、平台楼梯等。在 AVEVA PDMS/E3D 中建立准确完整的钢结构模型不仅为配管提供定位基准和碰撞边界，更是后期生成详图和MTO统计的数据源头。本文介绍经过多个大型项目验证的钢结构标准化建模工作流。
一、准备工作
资料收集：结构平面布置图（轴网编号/柱距跨度）、立面图（层高标高构件截面）、节点详图（连接方式/螺栓排列/加劲肋）、型钢规格书（国标GB/T或美标AISC系列）。Catalogue准备：确认项目所需型钢系列已在截面库建立，截面属性完整（面积/惯性矩/扭转常数），材料等级已定义。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/26003.html
二、建立轴网系统
在 Steel 模块中创建 Grid（轴线编号A,B,C/1,2,3和间距）、Level（标高层EL.000/EL.6000...）、Origin（坐标原点与项目总体坐标系一致）、Grid Lines（可视化显示便于定位）。轴网准确性直接影响所有构件位置，建完后应与结构图逐轴核对。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/26003.html
三、创建主体框架
柱子：Grid交点处创建Column从底层到顶层，选择正确截面和材质，设置方位角确保强轴方向正确。梁：连接同层相邻柱顶端形成楼层框架，区分主梁和次梁便于管理，TOS标高应与结构图一致。使用 Copy/Rotate/Array 批量生成重复梁格。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/26003.html
四、添加支撑系统
垂直支撑（端跨X形/K形布置）保证侧向稳定，水平支撑（楼面桁架体系）保证楼面刚度。使用 Brace 工具创建自动处理斜向角度，注意节点板预留空间。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/26003.html
五、节点细化
| 连接类型 | 建模要素 |
|---|---|
| 刚接 Moment Connection | 端板+加劲肋+高强螺栓组件 |
| 铰接 Shear Connection | 剪力板+螺栓 Cleat/Angle组件 |
| 柱脚 Base Plate | 底板+锚栓+加劲肋 Baseplate Assembly |
建立标准连接模板后用PML宏批量复制到同类位置。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/26003.html
六、碰撞检测与出图
运行 Clash Detection 重点关注结构与管道/电缆桥架干涉，生成 Structure MTO 核对钢材总量，设置 GA 图纸视图标注和图框。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/26003.html
七、总结
PDMS/E3D 钢结构建模的核心策略："**自顶向下、先粗后细**"——先建轴网定位，再做主体框架，最后细化节点。标准化工作流不仅提高个人效率，更保证了团队协作的一致性和可维护性。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/26003.html
