管线碰撞检查（Clash Detection）是三维设计质量控制的核心环节，直接关系到现场施工的可建造性和安全性。AVEVA E3D 提供了自动碰撞检查功能，但许多项目团队对碰撞的分类标准（硬碰撞 vs 软碰撞）、检查规则的设置、以及检查后的问题闭环流程缺乏统一规范，导致漏检或误报频发。本文从工程实践出发，系统介绍 E3D 碰撞检查的完整工作流。
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23799.html

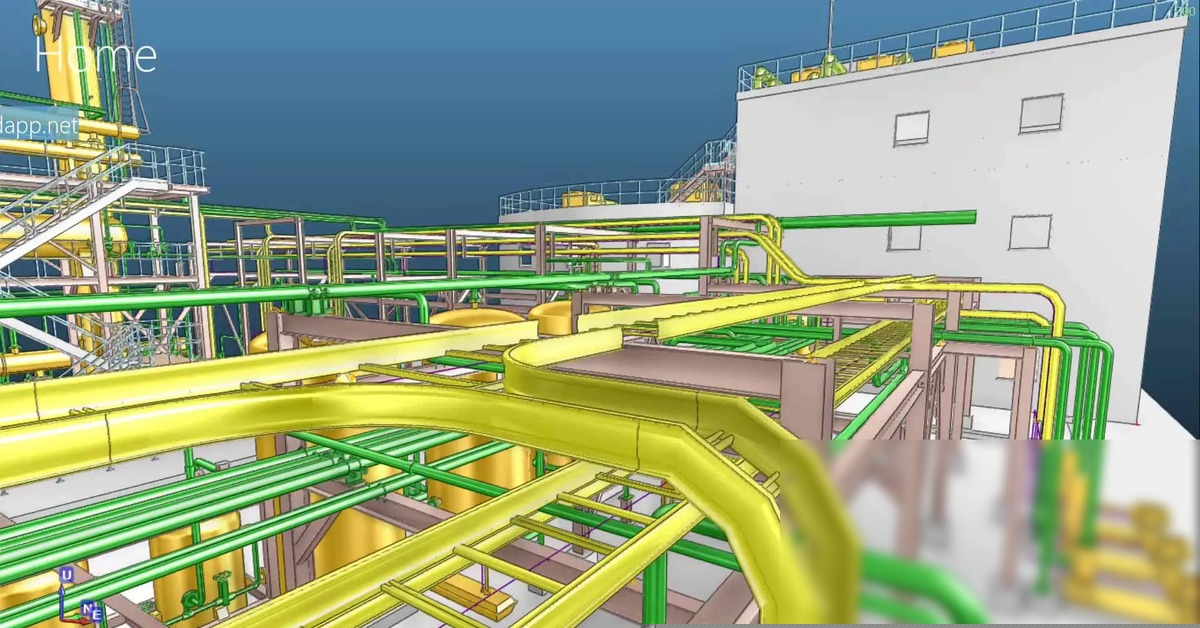

一、碰撞的类型与分级
在 E3D 中，碰撞分为以下三个等级：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23799.html
- Hard Clash（硬碰撞）：两个物理对象实际占据相同空间。例如管道穿过钢结构梁、阀门与电缆桥架重叠。这是必须解决的严重问题。
- Soft Clash（软碰撞）：两个对象之间未满足规定的最小间距。例如管道与电缆桥架间距小于 150 mm（业主规定）。这类碰撞需要评估，不一定全部消除。
- Clearance（间隙检查）：检查对象周围是否保留了足够的操作/维护空间。例如阀门手轮与墙壁之间是否留有至少 600 mm 的操作空间。
二、E3D 碰撞检查的设置步骤
2.1 建立碰撞检查规则集
在 E3D 中通过 Design → Clash Detection → Rule Set 创建检查规则：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23799.html
- 选择检查范围：确定参与检查的模型范围（通常包含管道、结构、电气、暖通等专业模型）
- 设置容差：根据业主规范设定最小间距（通常硬碰撞容差 0 mm，软碰撞容差 25~150 mm）
- 排除项：将已知不需要检查的对象对加入排除列表（如穿墙套管与墙体）
- 分组规则：按专业分组，便于后续按责任方分配碰撞问题
2.2 执行碰撞检查
规则集设置完成后，运行碰撞检查。E3D 会生成碰撞报告，列出所有检测到的碰撞点，包括碰撞双方的详细信息、碰撞类型、间距值和位置坐标。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23799.html
三、碰撞结果的分析与处理
3.1 误报过滤
E3D 的碰撞检查是纯几何运算，会产生一定数量的误报。常见误报来源包括：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23799.html
- 保温层与支吊架之间的"碰撞"（保温层通常不需要碰撞检查）
- 管道端点（端面）与弯头之间的交叉（由于建模精度产生）
- 不同专业之间重叠的参考元素（如结构参考线与管道中心线）
建议在规则集中提前排除这些情况，减少误报数量。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23799.html
3.2 碰撞的责任分配
在大型项目中，碰撞问题需要分配到对应专业团队处理：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23799.html
- 管道 vs 结构 → 由管道专业调整管道路由或结构专业修改梁截面
- 管道 vs 电缆桥架 → 由双方协商，通常管道优先
- 管道 vs 暖通 → 根据空间紧张程度协商解决
3.3 问题闭环流程
每个碰撞问题应遵循"发现→分配→解决→验证→关闭"的闭环流程。在 E3D 中可以通过状态标签（Open/In Progress/Closed）跟踪每个碰撞的处理进度。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23799.html
四、碰撞检查的执行频率建议
- 详细设计初期：每周一次，及时发现模型间的早期冲突
- 详细设计中期：每周两次，随模型完善碰撞数量会快速增加
- 详细设计末期：每天一次或连续运行，确保模型冻结前零碰撞
五、总结
碰撞检查不仅是 E3D 的一个功能按钮，更是一套贯穿项目全过程的质量控制流程。关键在于建立合理的检查规则（区分硬碰撞和软碰撞）、有效过滤误报、以及严格执行问题闭环管理。建议在项目初期就制定碰撞检查执行计划，并将其纳入设计审查的必要条件。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pdms/23799.html
