空冷器是缺水地区或工艺流体需冷却至接近环境温度时的首选冷却设备。HTRI Xace 是空冷器设计和校核的专业工具，涉及管束排列、翅片参数、风机选型和迎面风速等多个相互耦合变量。
一、基本结构

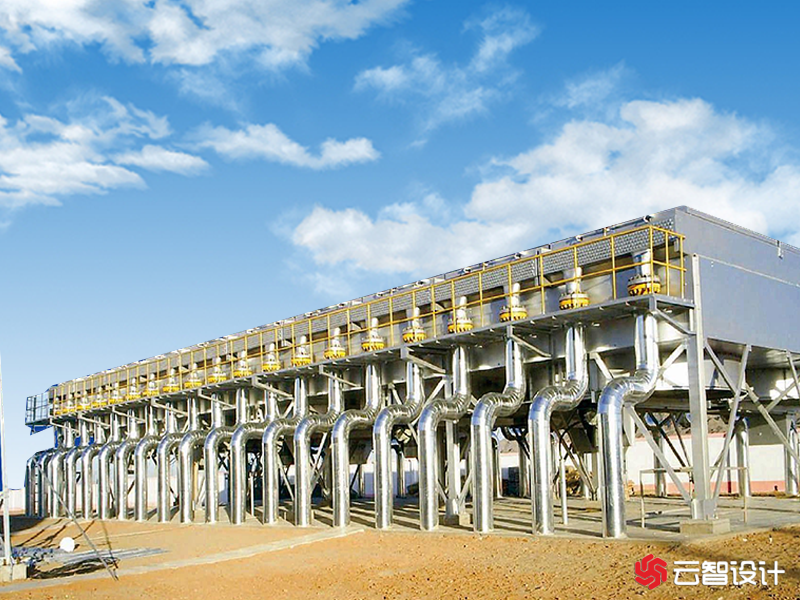

空冷器由管束（带翅片换热管增大空气侧面积）、风机（强制通风Forced Draft在下或诱导通风Induced Draft在上）、构架和可选喷淋系统组成。工艺流体走管程，空气横掠翅片管束壳侧带走热量。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/26805.html
二、关键设计变量
迎面风速 Face Velocity（最关键）
推荐范围 2.0~3.0 m/s。过低(<1.5)换热系数低面积大造价高；过高(>3.5)风阻急剧增加功率噪声激增。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/26805.html
管束几何参数
| 参数 | 常用范围 | 影响 |
|---|---|---|
| 管外径 | 1 inch (25.4 mm) | 标准翅片管尺寸 |
| 翅片密度FPI | 9~12 fins/inch | 越密换热越好风阻越大 |
| 管排数 | 3~6 排 | 排数越多面积越大但风机功率激增 |
| 排列方式 | 三角错排30°/60° | 比直排换热系数高15~25% |
风机选型
- 直径取管束宽度的40~60%：越大同样风量转速越低噪声越小
- 大面积空冷器采用多台风机并联可分区控制适应不同负荷
- 叶尖速度控制在45~60 m/s（超60dB噪声激增）
- 设计留10~15%功率余量应对极端高温
三、常见问题解决
- 夏季超温→检查设计气温合理性；加装喷淋系统；增加风机功率或管排数
- 冬季过冷冻凝→变频风机降速；增设百叶窗；考虑自动调角风机
- 管束振动→检查气流激振频率与固有频率耦合；增加中间支撑板缩短跨距
- 噪声超标→降低叶尖转速；选用低噪叶片；设置声屏障
四、验证清单
换热余量10~15%；管程压降≤允许值(70~100kPa)；空气侧压降≤125~250Pa；风机功率余量>10%；管壁温度高于冰点/凝固点；噪声≤65 dB(A)(昼间厂界)。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/26805.html
五、总结
Xace 设计核心是找到换热面积、风机功率和造价三者的最佳平衡点。建议以迎面风速2.5 m/s为起始点，参数化扫描比较不同方案性价比。全年温差大的地区必须校核冬季工况防过冷冻凝。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/26805.html
