本节HTRI软件教程将介绍管壳式换热器【Xist】中再沸器参数的输入及设置。
1. 点击左边目录栏的“Reboiler”标签,在“Process界面”选择不同的再沸器类型,可进入相应再沸器参数输入界面。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1740.html
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1740.html

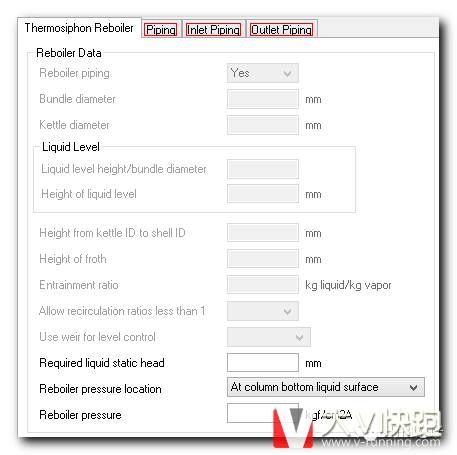

- 比如进入最常用的“热虹吸再沸器”的输入界面来熟悉下:
(1) Reboiler piping – 再沸器配管,对于虹吸式再沸器,默认为Yes,即需要输入配管信息来计算静压头和安装高度。对于釜式再沸器、降膜蒸发器则默认不需要,当然可以Yes来输入。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1740.html
(2) Bundle diameter– 管束直径,在釜式再沸器下可激活填入此值,如果已经定义了壳体内径和管束与壳体的间隙值,那么这个值将被覆盖。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1740.html
(3) Kettle diameter– K体直径,默认程序将计算此值,不过如果用户输入,那么程序将依据输入值计算液体携带率等参数。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1740.html
(4) Liquid level height/bundle diameter – 在釜式再沸器下激活,液位高度与管束直径的比,下如清楚地表示了为:LL/OTL文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1740.html
(5) Height ofliquid level – 液位高度,上图的LL,与2.4参数不能同时输入。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1740.html
(6) Height from bottom of shell to bundle – 定义K体内径高点为起点到管束第一排管子外径上部的高度。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1740.html
(7) Height of froth – 泡沫高度,上图的FH,从第一排管子以上或者液位以上(如果液位高于管束),默认值为127mm,设为0,那么就是没有泡沫产生。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1740.html
(8) Entrainment ratio – 带液率,单位质量气体中携带的液体率,合理的范围为0.005~0.05,对于一些压缩机进口位置,要求可能更苛刻,程序默认为0.01.文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1740.html
(9) Allow recirculation ratios less than 1 – 允许循环率小于1,如下图,循环率一般是大于1的,例外的是气体脱离液体迅速逸出,而液体为形成有效循环,计算将不收敛,在这种情况下可选择此选项。
(10)Use weir for level control – 在简图中是否显示围堰,在U型管和T型末端时,程序是默认显示的。
(11)Required liquid static head –要求的静压头,在热虹吸式再沸器下激活,程序将按此输入值来计算气化率已经液体循环率。输入的气化率将被定为初值。
(12) Reboiler pressure location – 再沸器压力点位置,在热虹吸式再沸器下默认为“塔底液面”;在强制循环再沸器,降膜蒸发器,一次通过式再沸器下默认为“进口管口处”;在釜式再沸器下为“管束顶部”。
(13) Reboiler pressure – 再沸器压力,默认为操作压力。
本节HTRI教程介绍了HTRI换热器设计中再沸器本体的参数输入。
