HTRI软件教程:管壳式换热器【Xist】06壳程参数输入

zhouzhou HTRI评论24,0371阅读模式

本节HTRI软件教程将介绍管壳式换热器【Xist】中壳程参数的输入及设置。

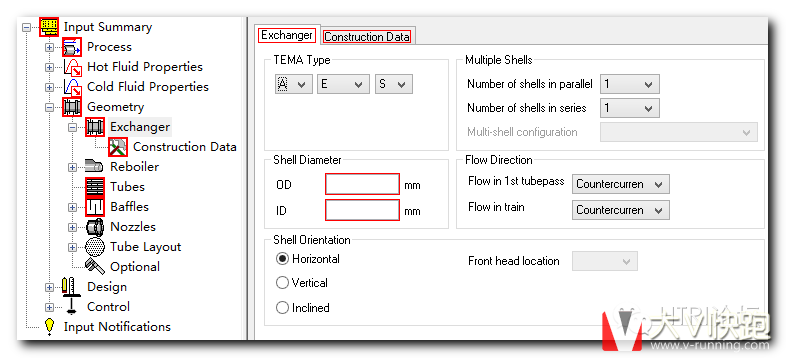

  1. 点击左边目录栏的“Exchanger”标签,进入壳程参数输入界面。

壳体参数输入界面       (1)TEMA Type – TEMA型式,选型参照上节(04.0结构参数的输入)介绍。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1702.html

(2) Shell Diameter – 壳径,见上节介绍,即OD壳体外径,ID壳体内径,需要指出的是对于热力学计算更多关心的是内径。对于准确估重外径就是必要的。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1702.html

(3)ShellOrientation – 壳体布置,即水平,垂直,倾斜。壳体布置文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1702.html

@对于垂直,有进口位置在1Bottom底部,2Top顶部。壳体布置垂直      @对于倾斜,角度可设置1~90度。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1702.html

2. Multiple Shells – 多壳程的输入文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1702.html

@Number of shells in parallel – 并联台数,可设置1~99台。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1702.html

@Number of shells series – 串联台数,可设置1~99台。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1702.html

@Multi-Shell Configuration – 当串联台数大于等于2时,需要设置如下:多壳体文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1702.html

多壳体       3. Flow Direction – 流向文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1702.html

@Flow in 1st Tubepass – 第一程逆流(Countercurrent)或并流(Cocurrent)。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1702.html

@Flow intrain – 多台串联时逆流(Countercurrent)或并流(Cocurrent)。

4. ConstructionData – 结构数据

这张卡片的参数默认是不需要设置的,程序默认管壳侧的材质均为碳钢即可满足换热器的热力学设计。而对于其他各部件的材料选择,则对于估重以及TEMA表数据完整性意义更大。这也是V7版本区别以前版本的巨大变化之一,不过不排除HTRI后续版本加强应力计算等机械设计的可能性。结构数据

选择材料最常用的70多种,整个材质库有近500种材料。部件不一一列了,不过以下几个参数可注意:

(1)DesignInformation – 设计参数,包括设计压力,温度,以及腐蚀余量等。

(2)Tubesheets– 管板厚度

这些参数的输入由于影响有效管长,将影响计算的有效换热面积。
