本节HTRI软件教程将介绍管壳式换热器【Xist】中换热器结构参数的输入设置及注意事项。

1. 点击左边目录栏的“Geometry”标签,进入换热器结构参数输入的总界面。Geometry文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1673.html

  1. 管壳式换热器主要结构参数分1壳程结构,2折流板相关参数,3管程结构。

(1)TEMA管壳式换热器的壳体结构由前端、壳体、后端组成。TEMA管壳式换热器文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1673.html

TEMA管壳式换热器TEMA管壳式换热器TEMA管壳式换热器文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1673.html

(2) OD – 壳体外径文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1673.html

(3) ID – 壳体内径文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1673.html

(4) Orientation– 壳体方向文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1673.html

@Horizontal– 水平文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1673.html

@Incline– 倾斜1~89度文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1673.html

@Vertical– 竖直文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1673.html

壳体方向文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1673.html

3.(1)折流板的型式折流板的型式

折流板的型式

(2)Orientation – 折流板切割方向,如下如示意是指切割线与流体流向的对应

 折流板切割方向

(3) Cut –折流板切割率,是切割弓形的弓高/壳体内径%,对于单弓通常是15~35%的数。

(4)Spacing– 折流板的间距,只中间部分。入口间距及出口间距在“Baffle”卡片进一步定义。

4.管子参数的输入管子参数的输入

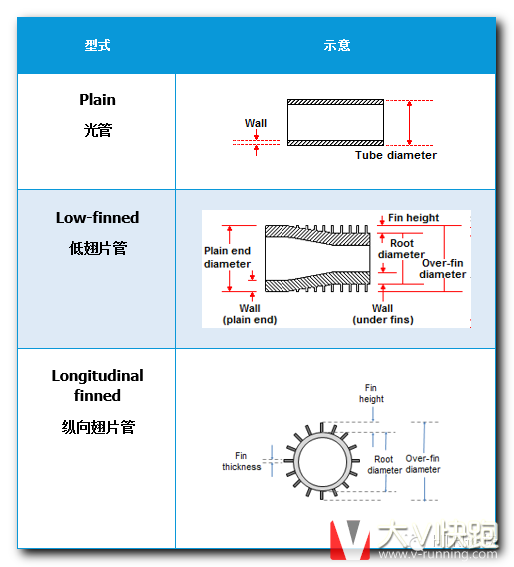

(1) Type –管子型式Type –管子型式

Type –管子型式

(2) Length– 直管管长,国标一般取1.5,3,4.5,6,9,12m等1.5m的倍数长度。

(3) Tube OD– 管子外径,最常用19mm,25mm。请查阅GB151。

(4) Pitch– 管间距,最常用25,32mm。一般为管子外径的1.25倍以上。

(5) Wall Thickness– 管子壁厚。

(6) Layoutangle – 布管角度。布管角度

(7) Tubepasses– 管程数

(8)Tubecount– 管子数,直管数量,1根U型管算2。

本节HTRI管壳式换热器教程介绍了壳式换热器结构主界面的参数输入。
