工况编辑器

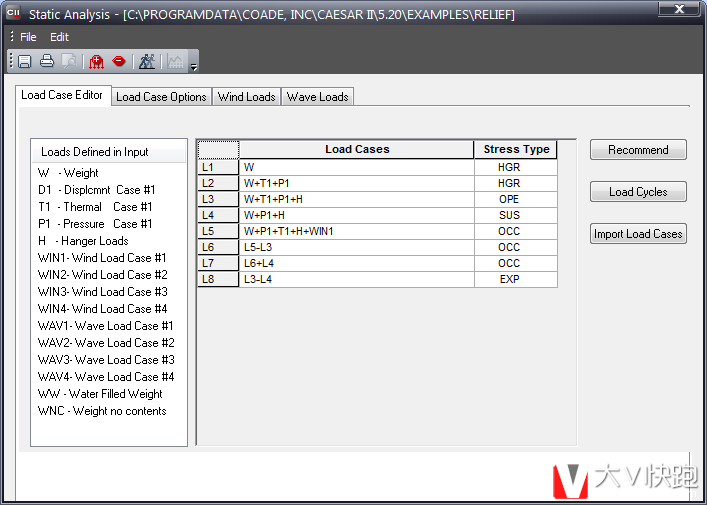

大多数初学者遇到这个东西是在使用了弹簧或定义了水压试验之后,计算的时候软件自动弹出工况编辑器的窗口,如果没有学习过这个,可能会面对这个界面一脸懵逼。那么接下来我们就来详细的讲解一下:
qq%e5%9b%be%e7%89%8720161223090321文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/caesar-ii/14812.html

CAESAR II 中所有的原始载荷

在上图所示的界面中最左侧一栏就是原始载荷,这是你在输入管系的时候输入的所有载荷,具体含义如下:文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/caesar-ii/14812.html

W, WNC, WW – 管子加保温加介质重量, 空管重量, 管子中带水的重量文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/caesar-ii/14812.html

T1, T2, …, T9 – 操作温度文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/caesar-ii/14812.html

HP, P1, P2, …, P9 – 水压试验压力和管道操作压力文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/caesar-ii/14812.html

H, F1, F2, …, F9 – 弹簧, 集中力/弯矩文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/caesar-ii/14812.html

D1, D2, …, D9 – 附加位移文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/caesar-ii/14812.html

CS – 冷紧或冷拉文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/caesar-ii/14812.html

U1, U2, U3 – 均布载荷/地震加速度文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/caesar-ii/14812.html

WIND1, WIND2, …, WIND4 – 风载荷文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/caesar-ii/14812.html

WAVE1, WAVE2, …, WAVE4 – 波浪载荷

工况组成

在图上右侧的表格中,就是一些工况的组成了,一般来说系统自带只有3个,所以剩下的工况都得我们自己来编辑,要想准确的编辑需要的工况,我们还要学习一些理论知识。

在真实世界中,管道系统是多种载荷综合作用的整体,为了能够准确评价管道的应力水平及其是否安
全,必须将载荷进行分类。

一次载荷:必须满足静力平衡,否则导致垮塌失效:诸如重量、压力、集中力、均布载荷、弹簧荷载、风载荷及海浪载荷等等。

二次载荷:变形引发,导致疲劳失效:诸如温度、初始位移量等。

载荷分类之后可进行组合形成特定工况,不同工况对应不同的应力标签,如下所示:

Ope-操作工况

包含所有出现在操作状态下的原始载荷。

如:OPE=W+P1+T1+H+D1+CS

Sus-持续工况

仅包含持续性的原始载荷。

如:SUS=W+P1+WIN1

Exp-热膨胀工况

为冷态热态的变化过程。

如:EXP=OPE-SUS

Occ-偶然工况

一些偶然的荷载

Hyd-水压试验工况

水压试验工况。

如:HYD=WW+HP

HGR-弹簧设计工况

弹簧选型工况,一般分为两个:

HGR1-W 仅包含重量,用于求解工作载荷。

HGR2-W+P1+T1+D,用于求解工作位移。

FAT-疲劳工况

疲劳工况,必须给定循环次数。



CAESAR II 工况设置

进行一次静态计算后,CAESAR II 保存最后一次运算时的载荷工况设置。

注:CAESAR II 不会自动设置偶然工况,用户需要根据实际情况灵活定义。

注:CAESAR的膨胀工况不能直接按照T表示



下期预告

今天的教程先到这,下一期雨常将进行工况编辑的一些深入知识的讲解。
