在油气田地面集输系统分析中，PIPESIM 是工程师进行管网模拟与预测的重要工具。然而，未经校准的模型往往与现场实际存在偏差，尤其在压力降和温度预测方面。通过合理的数据拟合（Data Matching），可以使模型更真实地反映当前生产工况，提高模拟结果的可信度，为方案优化和运行决策提供可靠依据。
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23593.html
本文将结合工程实践，介绍 PIPESIM 管网计算中基于实测数据进行拟合的基本思路、流程与关键参数，帮助工程师建立“可用、可信、可解释”的管网模型。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23593.html
一、为什么要进行数据拟合？
提高模型预测精度
数据拟合的核心目标，是通过调整模型中的选定参数，使计算结果与现场实测数据（压力、流量、温度等）保持一致。
在 PIPESIM 中，这一过程通常包括：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23593.html
调整流动相关式（Flow Correlation）文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23593.html
修正液体持率与摩擦压降文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23593.html
校正传热模型中的温度计算结果文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23593.html
其最终目的，是提升以下计算精度：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23593.html
管道压力降预测文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23593.html
沿程温度分布预测文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23593.html
只有经过拟合的模型，才具备工程应用价值。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23593.html

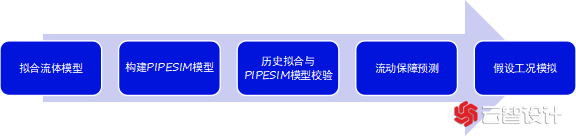

二、数据拟合的流程概述
拟合对象与基本原则
需要注意的是，每次数据拟合只能针对单条支线进行，例如：
单口井 → 井口 → 管线
单一源点到汇点的流动路径
对于存在多条流动路径的复杂管网，应分别对每条管线或支线进行拟合，而不是一次性对整个网络回归。
关键可调参数
在 PIPESIM 管网数据拟合中，主要调整的参数包括：
液体持率因子（Holdup Factor）
摩擦因子（Friction Factor）
总热传递系数乘数（U-value Multiplier）
其中：
液体持率因子和摩擦因子主要用于压力匹配
U 值系数主要用于温度匹配
三、基本拟合步骤
标准操作流程
一个典型的数据拟合流程包括以下步骤：
选择流动相关式与回归参数
根据流型、工况和工程经验，选定合适的多相流相关式。导入现场测量数据
可选用井口或管线的日报数据，包括：压力
流量
温度
执行参数回归（Regression）
通过调整液体持率因子、摩擦因子和 U 值系数，使模型输出与实测数据匹配。限定参数回归范围
通过设置参数最小值和最大值，确保回归结果具有物理意义，避免非理性解。选择最优匹配模型
对比不同相关式的匹配效果，选取误差最小、趋势合理的模型。应用校准结果到仿真计算中
将拟合后的参数应用于后续预测工况分析。
四、模型校准的关键要点
校准的适用性与局限性
校准后的模型仅反映当前生产条件
一旦工况发生显著变化（如含水率、气油比大幅变化），原有拟合结果可能不再适用。数据拟合结果具有支线专属性
仅对当前拟合的单条管线有效，不能直接套用于其他流动路径。当新数据无法匹配时，应重新进行数据拟合，而非强行沿用旧模型。
五、工程思维中的数据拟合原则
避免“为了匹配而匹配”
在工程实践中，数据拟合不应成为“调参游戏”，而应遵循以下原则：
合理控制参数调整范围，避免过拟合
对比不同流动相关式的总均方根误差（RMS），而非只看单点匹配
明确校准模型的有效工况范围，仅在相同或相近条件下使用
一个好的拟合结果，应当是工程上合理、物理上可解释、数值上稳定的。
六、拟合相关参数说明
1. 液体持率因子（Holdup Factor）
液体持率（Holdup）是指液相在管道截面中所占的体积分数。在 PIPESIM 中，液体持率因子用于修正模型计算的液体持率，使其更接近现场实际。

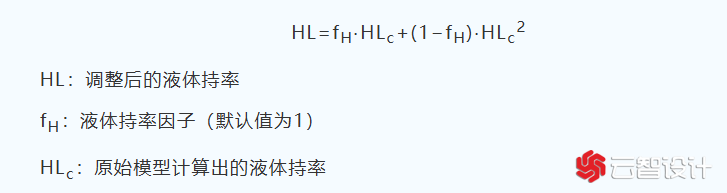

液体持率调整公式：
推荐调整范围：通常设置为默认值 1 的 ±20%，以确保结果合理。
2. 摩擦因子（Friction Factor）
摩擦因子用于调整摩擦压降计算结果。摩擦压降是管道总压降的重要组成部分，与流速和流体黏性密切相关。

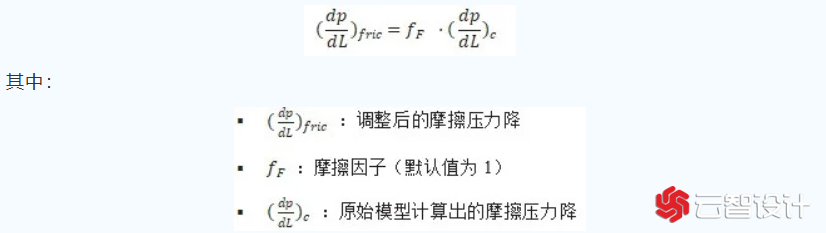

摩擦压力降调整公式：
摩擦因子的调整范围通常为默认值 1 的 ±20%
过大的摩擦因子偏移，往往意味着流动相关式选择不合理
3. 总热传递系数乘数（U-value Multiplier）
在温度匹配中，PIPESIM 通过 U 值系数 来调整总热传递系数，从而校正计算温度。

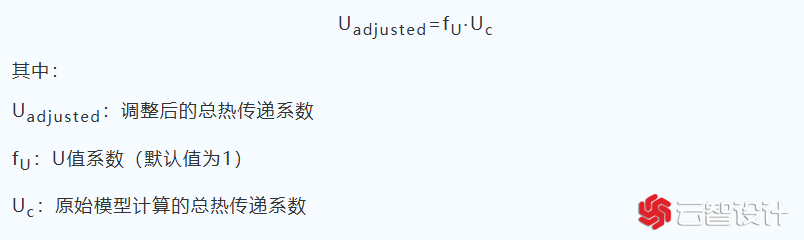

U 值调整公式：
U 值系数应结合现场温度数据进行调整，确保沿程温降趋势与实际一致。
结语
数据拟合并不是“让模型看起来更准”，而是让模型更真实地反映现场物理过程。
掌握正确的拟合流程、理解参数的工程意义，是每一位 PIPESIM 使用者从“会用软件”走向“用好软件”的关键一步。
