HTRI软件教程:管壳式换热器【Xist】7.0计算报告浏览

zhouzhou HTRI评论15,284阅读模式
  1. 当一个工况运行完,程序将自动跳转到计算结果报告,跳转的页面如下。计算结果报告
    1. Output Summary – 输出结果概览***(注:表格的重要等级***表示经常关注;**一般关注;*较少关注。)

    这个部分显示的是计算的主要参数,以便于迅速的查看和重新修正输入。整个的报告区,包含了多种报告。输出结果概览

    3.Run log – 运行日志*文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1847.html

        显示程序运行状态,收敛的过程。现实运行完毕,是否收敛,计算时长等。 运行日志文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1847.html

    4.Runtime Messages – 说明及报警信息***文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1847.html

        这里显示类似于一个专家系统的提示信息,包括程序对一些不合适数据的处理,计算结果的校核,给出一些提示。这里的信息对于修正和优化换热器的设计非常有帮助是很重要的参考报告。 说明及报警信息5.Final Results – 最终结果报告**文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1847.html

        这个报告包括了3页(Xist),显示足够多的设计信息,可以作为完整报告的格式。 最终结果报告文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1847.html

    6.Shellside Monitor – 壳侧单元格监控* 文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1847.html

      这个报告显示壳侧每个计算单元格(Xist将壳体区域分为N个单元格进行换热和压降的计算,积分得到整个换热器的换热和压降计算结果)的各参数值,方便设计人员细致研究参数的变化情况。壳侧单元格监控文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1847.html

    7.Tubeside Incremental Monitor – 壳侧单元格监控*文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1847.html

        同上,这个报告是管程各单元格的参数监控器。壳侧单元格监控文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1847.html

    1. Vibration – 振动报告***

    振动报告对于管壳式换热器的设计很重要,特别是相变换热的工况下需要对振动进行评估和消除,这个报告中+表示以此为基准计算的固有频率等数值,而*显示的是我们需要重点关注的可能引起振动的值。振动报告文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1847.html

    1. Rating Data Sheet – 校核数据表*

        校核数据表是数据另一种表现形式的表,应该说类似于Output Summary 对于设计人员的意义在于快速查看关键数据,如不合适作出调整。这张表不是很常用。校核数据表

    1. TEMA Spec Sheet – TEMA***

        大名鼎鼎的TEMA表,按TEMA标准表格式表现,可以作为热力学计算的结果报表提交。TEMA表

    11.Properties Profile Monitor – 物性分布监控*

        这张表可以检查物性的连续性和合理性,数据密度较高,不过用的不是很多。 物性分布监控

    12.Stream Properties – 物流性质**

        这张表很简洁清晰的表示了热侧和冷侧(各一张表)的进出口温度下的物性值,经常用于校对与热曲线输入方式下的偏差。物流性质

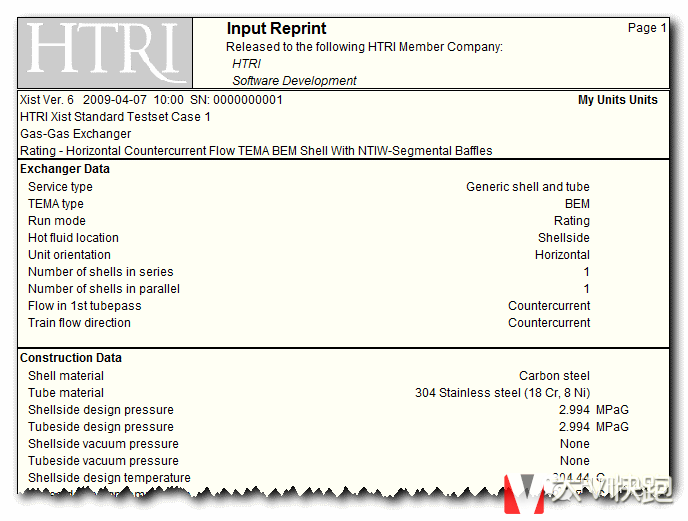

    13.Input Reprint – 输入重打印*

        这张表就是重新显示一下输入值,基本不去看。输入重打印

    ()

    本节浏览了计算报告的分类,对报告的细致查看对换热器优化设计有很大的帮助。基于目前对报告中具体参数合理与否以及如何与工程经验相结合尚没有系统的整理,可以在论坛或微信公众平台上讨论交流。
