HTRI软件教程:管壳式换热器【Xist】04物性生成器的使用

zhouzhou HTRI评论34,2674阅读模式

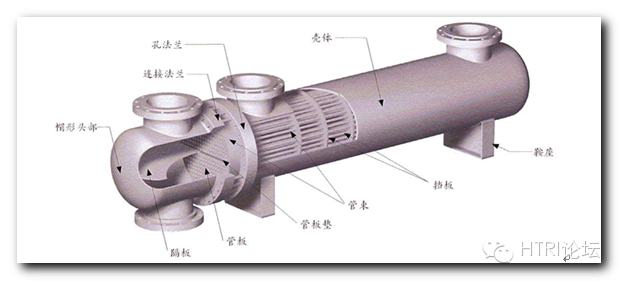

本节HTRI软件教程介绍管壳式换热器【Xist】建模中物性生成器的使用方法。

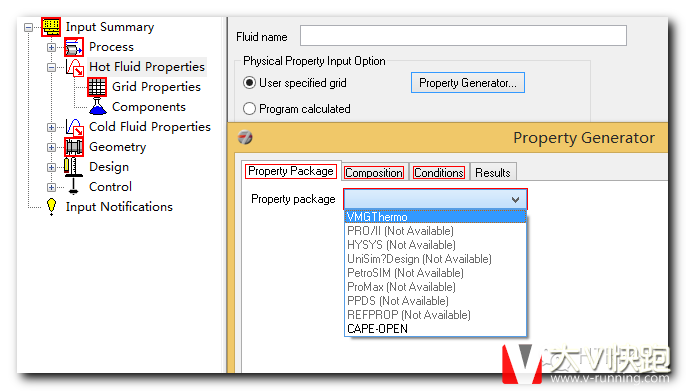

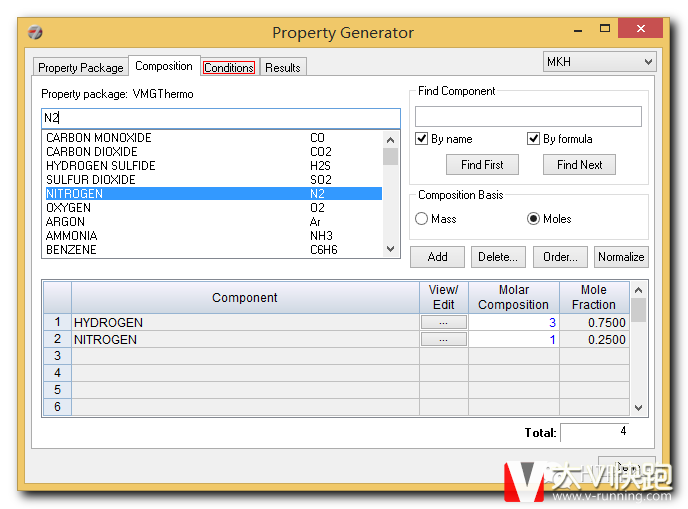

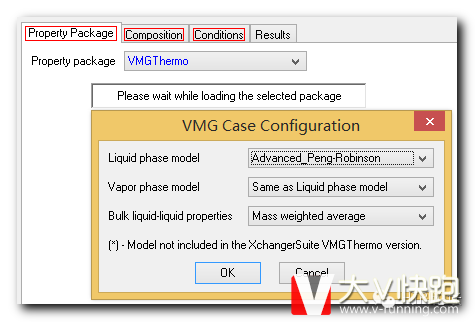

  1. 点击左边目录栏的“Hot Fluid Properties”标签,在右侧点击“Property Generator…”,进入物性生成器界面。物性生成器(1)“物性生成器”是通过第三方的物性库以及混合规则方程,生成一定温度范围和压力范围下的流体传递物性的工具,并可以导入到程序的物性表中。程序自带有“VMGThermo”物性包,直接可用,其他第三方物性库需额外授权。(关于与第三方软件的配置将在“程序运行环境配置”中讲解) (2) 选择“VMGThermo”,进入热力学方程的选择,一般的非极性物性选择默认即可。热力学选择的原则可参考群共享文件“热力学计算方法选择”。热力学选择(3) 进入“Composition”卡片,在输入框能输入物质的分子式“N2”、“H2”,或名称“Nitrogen”、“Hydrogen”都可以跳出对应的物质,回车后即可输入。较复杂的物质可以通过右侧的“Find Component”查找。

物质查找@Add – 添加选中物质;文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1659.html

@Delete– 删除你原本选入物质列表中的物质;文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1659.html

@Order –重排你原本选入物质列表中的物质;文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1659.html

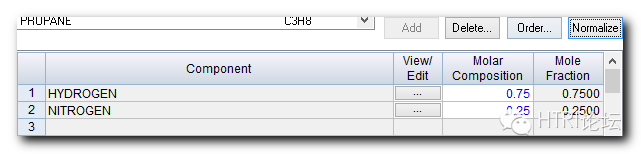

@Normalize– 将物质组成百分数归一化,如下如所示。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1659.html

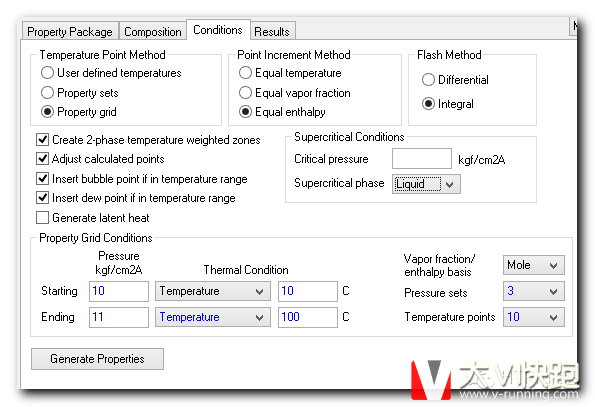

百分数归一化  (4)进入“Conditions”卡片,是物性生成的条件定义。物性生成的条件定义文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1659.html

2. Temperature Point Method – 温度点输入文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1659.html

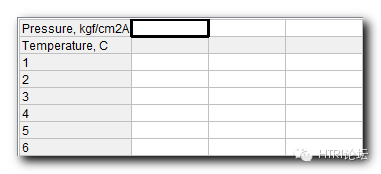

@User defined temperatures – 用户自定义温度点,就是按一个压力点下输最多30个温度点来生成物性,最多可输入12个压力点。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1659.html

温度点输入文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1659.html

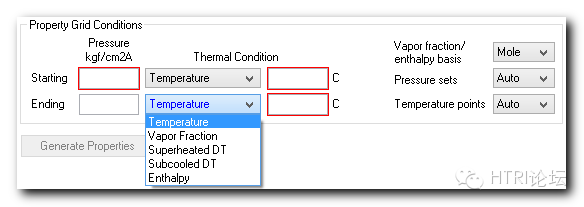

@Property sets – 定义压力点下的最低和最高温度,以及生成的点数量。当然还可以定义B泡点、D露点以及SC过冷度和SH过热度。定义压力点     @Property Grid – 定义压力和温度范围,以及定义气相分率的基础和压力点数量,温度点数量。定义压力和温度范围文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1659.html

3. Point Increment Method – 生成点方式文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1659.html

@EqualTemperature – 等温度点,这种方式最适用于单相。

@EqualVapor fraction – 等气相分率,这种方式最适用于两相。

@EqualEnthalpy – 等焓变,这种方法普适,为程序默认。

4. Flash Method

@ Differential– 差分式,以相分离来计算冷凝时除去液相后的气体物性,沸腾时除去气相后的液体物性,这种方式在多程的相变计算中常用。

@Integral– 积分式,以气液均匀混合来计算物性,这种方式在剪力控制无法气液分离的情况下常用。对于单相两种方式计算的物性无差别。此为默认选项。

5. @Create 2-phasetemperature weighted zones – 创建两相温度和重量分率分布,对于负荷非线性变化的相变将更准确。

@Adjust calculated points – 调整坏点

@Insert bubble point if in temperature range – 插入泡点

@Insert dew point if in temperature range – 插入露点

@Generate latent heat – 生成潜热



6. Supercritical Conditions – 超临界条件

@Critical pressure – 临界压力,定义超临界的压力值

@Super critical phase – 超临界相态,定义超临界时流体归于哪一相

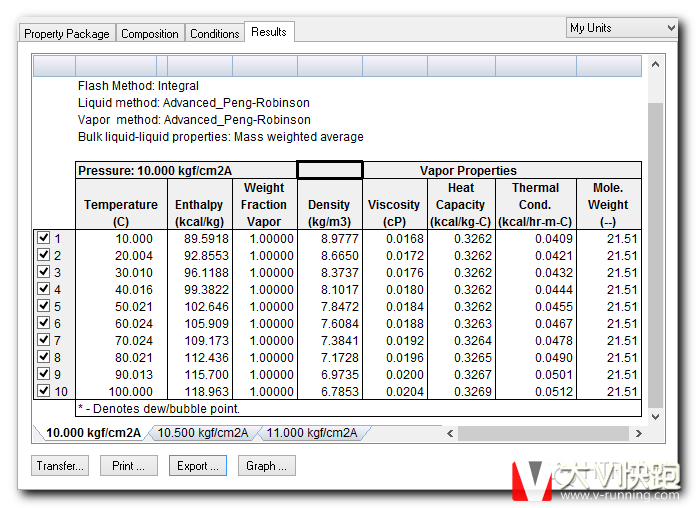

定义完整后,点击“Generate Properties”,生成物性表,结果在“Results”卡片中显示。超临界条件超临界条件

可将生成的物性做以下处理:

@Transfer…  填入程序,我们就是需要这么做。

@Print…打印

@Export…输出至Excel表

@Graph…绘制图表(关于Graph将有专题讲解)图表
