HTRI软件教程:管壳式换热器【Xist】10再沸器配管参数输入

本节HTRI软件教程将继续之前的换热器设计培训教程,主要介绍HTRI换热器软件中管壳式换热器【Xist】设计参数设置中再沸器配管参数输入及注意事项。

  1. 点击左边目录栏的“Reboiler”下的“Piping”标签可进入再沸器的配管参数输入。再沸器的配管参数输入

2.(1)Piping friction factor method – 摩擦因子方法,默认为“Smooth”,对于大管径低相对粗糙度的管子是合适的;用“Commercial”,则摩擦阻力要大许多;如果知道绝对粗糙度,那么可以选用“Colebrook-White”。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1749.html

(2) Roughness – 绝对粗糙度,当选用“Colebrook-White”时可输入。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1749.html

(3)Enter detailed piping – 输入详细配管参数,一般在设计后期详细设计阶段,可输入详细的配管参数如单线、管件、弯头等参数,来精确核算气化率、安装高度等。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1749.html

(4) Diameter – 进出管口的内径。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1749.html

(5) Length – 进出口管道的当量长度,注意是当量长度,用于估算沿程阻力降。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1749.html

(6)Height of outlet piping above top tubesheet – 出口管直管段高度,程序默认计算的基准如下表:出口管直管段高度文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1749.html

出口管直管段高度文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1749.html

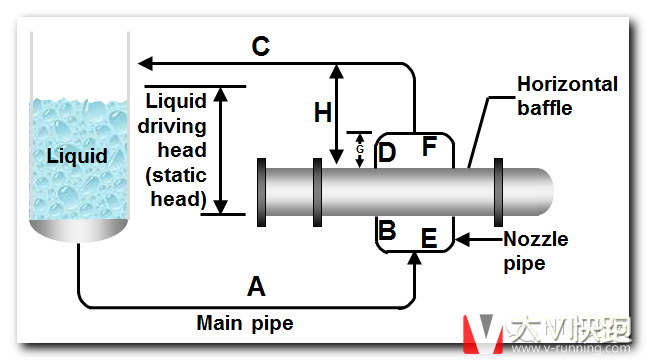

3.(1) Main inlet Lengths – 主管长度文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1749.html

 主管长度文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1749.html

 主管长度文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1749.html

(2) Header pipe Lengths – 母管当量长度,对于卧式多管口进换热器需要计算当量长度,上图E的部分;立式为0。

(3) Nozzle pipe Lengths – 管口当量长度,对于卧式,如上图的B的部分当量长度;立式为0。

(4)Main inlet Diameter – 主管直径A。

(5) Header pipe Diameter – 母管直径E,默认为没有母管。

(6)Nozzle pipe Diameter – 管口直径B,默认为与主管直径一致。

(7) Nozzle to buddle diameter ratio – 管口与管束直径的比值。

(8) Bend allowance – 弯头余量,选Yes程序默认增加68倍的主管直径和79倍的母管直径作为当量长度的余量,选No则没有。

(9) Number of main feed lines – 主管线数量,程序默认每个主管线的规格一致。

(10) Fractional pressure drop across inlet valve – 定义进口阀或孔板的压降比率,比值基准为整个循环管路的压降。定义进口阀或孔板的压降比率

4.(1) 出口管线其他的参数设置与进口一致,对于Height of main pipe at exit – 出口管的高度,见上彩图(立式和卧式)的H表示的值。

(2) Exit vertical header height – 见2.6的解释。

5.当勾选了“Enter detailed piping”,那么在进出管口的配管输入界面就需要详细的信息,例如直管,扩大,缩小,弯头、阀门等Enter detailed piping

本节介绍了再沸器配管参数输入。
