本节HTRI软件教程将介绍管壳式换热器【Xist】中管程管束参数的输入及设置。
1. 点击HTRI软件输入界面左边目录栏的“Tube”标签，进入管程管子参数输入界面。
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1715.html
2.（1） Type – 管子型式
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1715.html
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1715.html
当然UOP的高通量管只有在经过授权才会出现选项。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1715.html
（2） Tube internals – 管子内插件文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1715.html
@Twisted tape – 纽带内插件文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1715.html
@Micro Fin – 微翅片管文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1715.html
（3） Tube OD – 管子外径，对于低翅片管指的是光管部分的外径。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1715.html
（4）Average wall thickness – 平均壁厚，对于低翅片管指的是内径至光管部分的厚度。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1715.html
对于薄壁管，点击[…]，可调出BWG（Birmingham wire gauge伯明翰线规）的平均壁厚表，如下，数字越小厚度越大。
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/htri/1715.html
3.(1)Tube Pitch – 管间距，最常用25，32mm。
(2)Ratio – 管间距与管外径比值，一般为1.25以上。

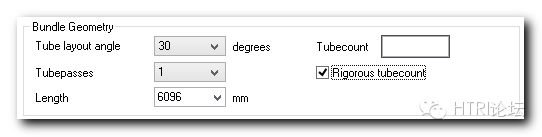

4.(1) Tube layout angle – 布管角度，定义如下：
(2) Tubepasses – 管程数，流体在管束内折返的次数。
(3) Length – 直管管长，国标一般取1.5，3，4.5，6，9，12等1.5米的倍数长度。
(4) Tubecount – 管子数，直管数量，1根U型管算2。
(5) Rigoroustubecount – 严格管子数，将这个选择框打勾，程序将显示含每根管子的严格布管图，而忽略输入的管口与第一排管的高度值；不打勾，那么程序将计算布管区的面积来计算能布置下的管根数，会参考输入的“管口与第一排管的高度值”。
5. (1) Material - 管子材料，可选70多种换热器常用材料，近500种库材料。
如果库中还没有所需材料，可以自行输入材料包括：
(2) Thermal conductivity – 导热性
(3) Density – 材料密度
(4) Elastic modulus – 弹性膜数
(5) Taperangle(for Reflux Condensation) – 锥角，在回流冷凝计算中，管子锥角利于导液，角度定义如下：
