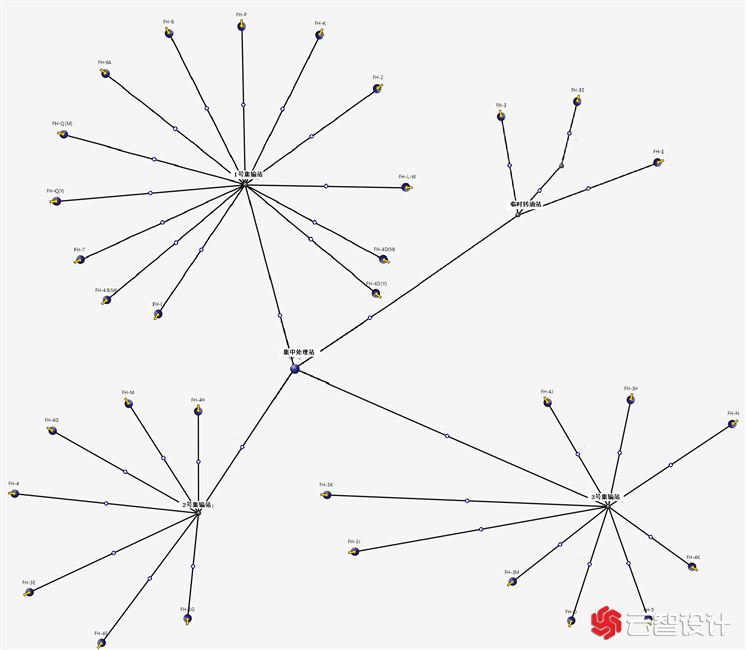

多相流管线的压降计算是油气集输设计中最基础也最容易出错的工作之一。与单相流不同，气液两相流的压降不仅取决于管径和流速，还与流型（Flow Regime）密切相关——同一管线在段塞流和环状流下的压降可能相差数倍。PIPESIM 提供了多种多相流关联式（Beggs & Brill、Dukler、PETUKHOV 等），不同关联式在不同流型下的精度差异显著。本文聚焦流型预测和摩擦因子选型两个核心环节，帮助工程师在 PIPESIM 中获得可靠的压降计算结果。
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23784.html
一、多相流流型的识别与预测
气液两相流在水平管道中的主要流型包括：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23784.html
| 流型 | 特征 | 典型工况 | 对压降的影响 |
|---|---|---|---|
| 分层流（Stratified） | 气在上、液在下，界面平滑 | 低气速、低液速 | 压降较低，但液体持液率难以预测 |
| 波浪流（Wavy） | 气液界面出现波动 | 中等气速 | 界面摩擦增加压降 |
| 段塞流（Slug） | 液塞交替出现，间歇性流动 | 中高液速、管道有低洼段 | 压降波动大，峰值可能为平均值的 2~3 倍 |
| 环状流（Annular） | 液膜贴壁、气芯居中 | 高气速、低液速 | 压降主要来自气芯摩擦 |
在 PIPESIM 中，流型预测结果可以在 Results → Flow Regime Map 中查看。建议先确认 PIPESIM 预测的流型与工程经验是否一致，再进行后续计算。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23784.html
二、多相流关联式的选择
PIPESIM 内置了多种多相流压降关联式，每种都有其适用范围：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23784.html
- Beggs & Brill：适用范围最广的水平管关联式，适合大多数集输管道。但对大倾角和逆流段塞流精度较差
- Dukler：基于均相流模型，适合流型接近均匀混合的工况（如小管径、高流速）。对分层流和段塞流精度不足
- PETUKHOV：适合高压天然气管道中的多相流（如湿气输送），在高气液比条件下精度较好
- OLGA 模型：PIPESIM 可以调用 OLGA 的稳态关联式，精度最高但计算耗时最长
选型建议：如果对结果精度要求高（如详细设计阶段），建议同时运行 2~3 种关联式进行对比。如果差异超过 30%，需要进一步分析原因。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23784.html
三、影响压降计算精度的关键参数
3.1 管壁粗糙度
管壁粗糙度对摩擦因子的影响在湍流区非常显著。新建碳钢管取 0.045 mm，但实际运行中腐蚀产物和结蜡会使粗糙度增大到 0.1~0.5 mm。对于段塞流工况，粗糙度对液塞摩擦损失影响尤其大，建议根据管道实际运行年限选取合理值。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23784.html
3.2 倾角处理
地形起伏对多相流压降的影响远大于单相流。在 PIPESIM 中，应按实际管道纵断面（Profile）输入高程数据，而非使用平均倾角。特别是当管道经过山谷-山丘交替段时，低洼处容易积液形成段塞，必须用实际剖面才能准确预测。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23784.html
3.3 流体物性输入
多相流计算对流体物性非常敏感。PIPESIM 需要输入的物性包括：油相密度和黏度、气相组成和偏差系数（Z）、水的含量和盐度。如果缺少实验数据，可以使用 PIPESIM 内置的黑油模型（Black Oil）进行估算。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23784.html
四、计算结果验证
完成压降计算后，建议检查以下指标：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23784.html
- 总压降：与现场实测数据或同类管道经验值对比，偏差应在 ±20% 以内
- 持液率：如果持液率异常高（>50%），可能是流型判断错误或关联式不适用
- 流型过渡：检查流型图上操作点是否远离流型过渡线（过渡线附近计算结果不稳定）
五、总结
多相流压降计算的精度取决于三个因素：正确的流型预测、合适的关联式选择、以及准确的输入参数。在 PIPESIM 中，建议先用多种关联式交叉验证，特别关注地形起伏和粗糙度对结果的影响，确保计算结果在工程可接受的精度范围内。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23784.html
