分离器是油气处理工艺中的关键设备，用于实现气相、液相及固相的有效分离。本文系统阐述了分离器设计的核心原理，包括重力沉降、动量分离和聚结分离三大机制，以及设计裕量和操作包络线的确定方法，为工程技术人员提供分离器选型和设计的基础理论指导。
文章源自云智设计-https://www.cidrg.com/ideabank/wiki/23727.html

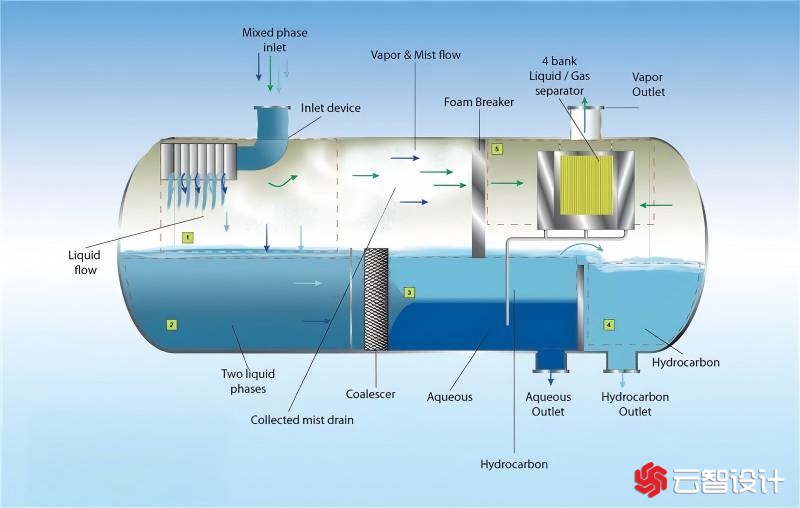

一、分离原理概述
用于分离气体、液体和固体的基本原理包括动量分离、重力沉降和聚结分离。为了实现有效的分离，流体各相必须互不相溶且具有不同的密度。文章源自云智设计-https://www.cidrg.com/ideabank/wiki/23727.html
二、重力沉降原理
重力沉降利用密度较高的液滴从密度较低的相中沉降出来的原理。例如，液体从气体中沉降出来，当作用在液滴上的向下重力大于向上的阻力时，液滴便会沉降。文章源自云智设计-https://www.cidrg.com/ideabank/wiki/23727.html
对于较小的液滴，阻力将起主导作用，因此液滴会被夹带在轻相中，除非采取进一步的措施（如聚结）来促进分离。文章源自云智设计-https://www.cidrg.com/ideabank/wiki/23727.html
三、动量分离原理
动量分离利用不同密度的流体以不同速率减速的原理。较轻的颗粒比重颗粒更快地减速并改变方向。这一原理常用于入口分配器和旋风分离器等内件设计中。文章源自云智设计-https://www.cidrg.com/ideabank/wiki/23727.html
四、聚结分离原理
当存在无法仅靠重力分离的小液滴时，采用聚结技术。通过迫使流体通过曲折路径（如除雾器），使小液滴聚结成较大的液滴。较大的颗粒随后可以通过重力从气相中沉降出来。文章源自云智设计-https://www.cidrg.com/ideabank/wiki/23727.html
五、液液分离特点
两种互不相溶的液相可以使用与气液分离器相同的原理进行分离。液液分离器在基本原理上与气液分离器相同，但由于密度差较小，必须设计足够的停留时间，以允许通过重力实现分离。文章源自云智设计-https://www.cidrg.com/ideabank/wiki/23727.html
六、设计裕量与操作包络线
分离器尺寸设计应参考工艺设计准则中的设计裕量要求，这些是确定分离器尺寸时应采用的最低标准。文章源自云智设计-https://www.cidrg.com/ideabank/wiki/23727.html
不同的操作工况可能导致不同相的不同设计流量/裕量。例如，气相可能在一种工况下起控制作用，而液相可能在另一种工况下起控制作用。因此，必须评估完整的操作范围，以确保识别所有控制工况，从而确保容器设计在整个油田生命周期内对各相分离（气从液中分离、液从气中分离、液从液中分离）都具有足够的尺寸裕量。文章源自云智设计-https://www.cidrg.com/ideabank/wiki/23727.html
为了实现分离性能目标，工程师可以利用不同类型/设计的内件，而不是调整设计裕量和增加容器尺寸。文章源自云智设计-https://www.cidrg.com/ideabank/wiki/23727.html
技术总结
分离器设计基于三种核心物理原理：重力沉降适用于大液滴分离，动量分离利用密度差异改变流向，聚结分离通过内件使小液滴聚结增大。液液分离因密度差较小需要更长的停留时间。设计时必须考虑全生命周期内的各种操作工况，合理确定设计裕量，并可通过优化内件设计而非单纯增大设备尺寸来实现性能目标。
