本节ProMax软件教程将介绍ProMax软件分析功能中的添加 Specifier操作及用法。

Specifier 可用于计算某一用户指定属性值,使其等于流程中另一已知量的函 数。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1266.html

例如,胺液脱硫工艺中,贫液循环量与再生后贫液中酸气的含量有关,而贫液的酸气负荷取决于再沸器提供的能量负荷,该热量又与间接加热的饱和蒸汽量 有直接关系,所以饱和蒸汽量与贫液循环量有关。当前我们给定贫液循环量时, 所以可以通过添加 Specifier 来计算饱和蒸汽用量。假定蒸汽量与贫液量的关系为0.11kg(蒸汽)/L(贫液)。步骤如下:文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1266.html

1.在饱和蒸汽质量流量位置右击,选择“Create Simple Specifier…”,然后会弹出如下窗口: 添加 Specifier文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1266.html

图 1 添加 Specifier文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1266.html

  1. 添加自变量。在 2 的位置单击“Add…”弹出 Property Moniker 窗口, 逐层选择到已知量(贫液循环量)。并命名为 LF。如图 2 所示:选择自变量                                                      图 2 选择自变量点击 Add,返回图 1 界面。

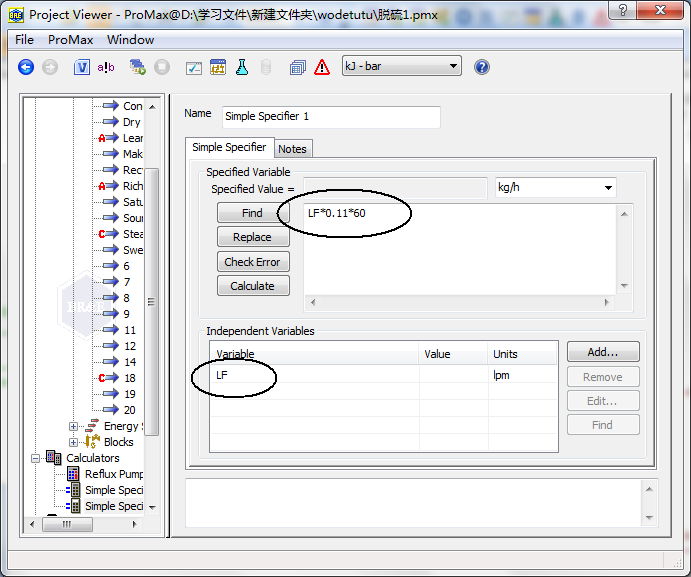

  2. 在图 1 中 3 的位置编写未知量与所选已知量的关系式:0.11*LF*60(注意:a.已知量的名称一定要与之前的命名完全一致。b.考虑两个量的单位换算)。选择自变量文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1266.html

    图 3选择自变量文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1266.html

    4. 关闭窗口,运行流程图。计算饱和蒸汽量。如图 3-4 所示。蓝色背景表示此值是通过添加计算器计算所得。蒸汽用量文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1266.html

    图 4 蒸汽用量文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1266.html

    双击再沸器能量流股,查看此时再沸器能耗。如图 5 所示: 再沸器能耗文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1266.html

    图 5 再沸器能耗文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1266.html

下一节ProMax软件教材将介绍添加Solver的功能和操作。
