ProMax软件教程:常用模块(shape)之流股模块

zhouzhou ProMax评论10,9701阅读模式

本节ProMax软件教程介绍常用模块(shape)之流股模块,包括工艺/能量流股,流股属性及流股连接等。

  • 流股模块/ProMax Steams

01文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1567.html

1)Process /Energy Stream文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1567.html

物料流股连接块上的捕捉点,能量流股连接块上的 Q-point文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1567.html

2)Property Table  属性表格文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1567.html

02文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1567.html

Promax可以将属性以表格的形式呈现在 flowsheet 上,moniker 是针对无法用上两 者(水平显示/竖直显示)显示出来的值(一般路径较难找),用此方法(点击 a! b)来查找想要的值的路径文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1567.html

3) Callout文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1567.html

需连接上某流股,只显示此流股显示的属性文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1567.html

03.文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1567.html

 文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/promax/1567.html

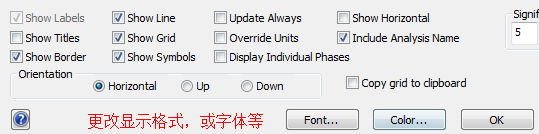

04

4)跨流程连接符

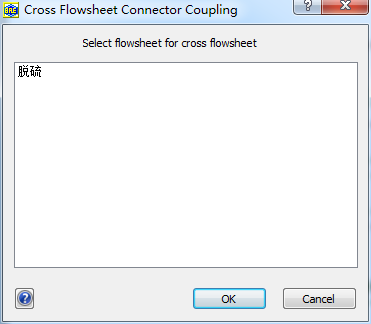

  1.  连接在脱硫流程图中左边形状区选择 Cross Flowsheet Connector,如图所示,将其拖拽流程图中并与吸收塔塔顶流股连接,注意连接方向。松开鼠标之后,弹出对话框,选择与脱水流程图连接,点击 ok 返回。然后在脱水流程图中自动出现与之配套的另一个连接器。移动位置使之与脱水流程进料连接,注意方向,同时应保证该连接流股为未设置状态。
  2. 01

02

多流程连接

03

选择流程图

04

多流程连接

  1.  执行计算 点击“ProMax/Excute/Project”,或者使用工具栏中小图标,对脱硫和脱水流程进行整体计算。

4.  在跨流程数据传输时,针对一些极微量的且下张流程图中不会考虑的组 分进行一个门槛设置,使其不会传递到下张流程中。特别是在多张工艺流程图来回循环的流股(如硫磺回收+SCOT),极微量的组分可能导致循环很难收敛。05
