油管柱设计是油气井生产系统设计的核心内容之一。PIPESIM提供了完善的油管柱力学分析和流动分析功能。本文聚焦油管柱的流动分析（而非力学分析），重点介绍如何结合IPR（Inflow Performance Relationship，流入动态关系）与TPR（Tubing Performance Relationship，油管动态关系）曲线来优化油管尺寸，以及如何估算腐蚀速率以指导油管材质选择。
一、IPR与TPR的基本原理
- IPR曲线：描述在一定地层压力下，井底流压（Pwf）与产量的关系。常用Vogel方法（饱和油藏）或Fetkovich方法（溶解气驱）。
- TPR曲线：描述在一定油管尺寸和井口压力下，井底流压（Pwf）与产量的关系。它反映了流体从井底流到井口所需的压降。

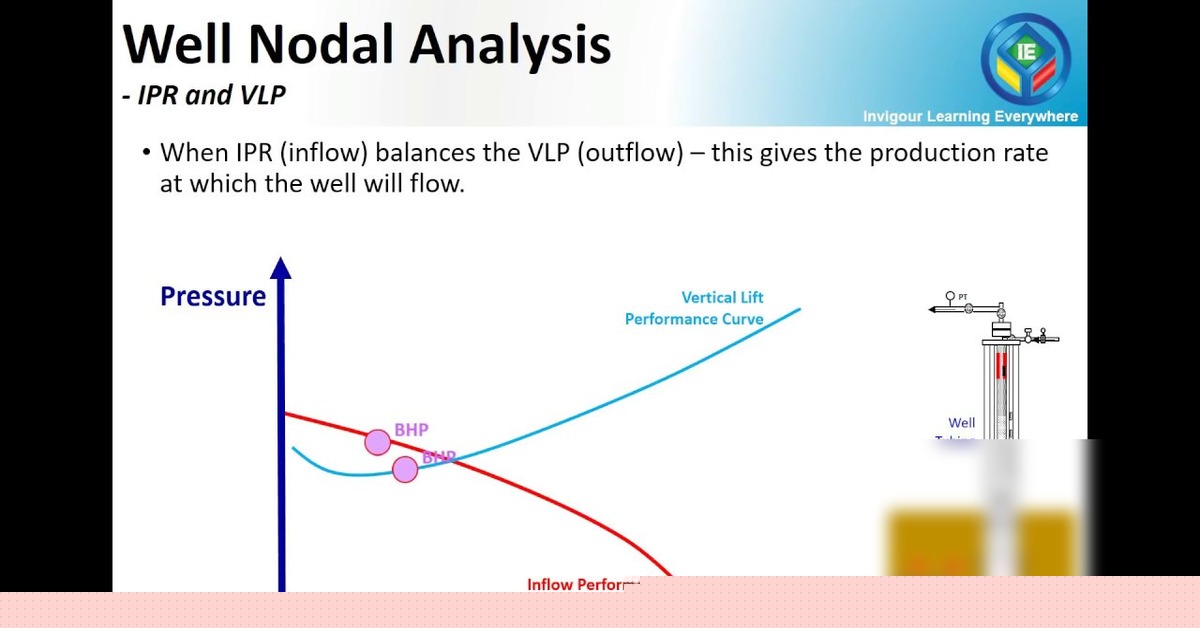

- 最佳工作点：IPR与TPR曲线的交点即为该井在当前油管尺寸下的稳定产量。
二、PIPESIM中油管设计的步骤
- 建立井身结构模型：输入套管程序、油管尺寸、射孔段位置等
- 定义流体PVT性质：使用合适的PVT模型（Black Oil或组分模型）
- 生成IPR曲线：在PIPESIM的IPR模块中，基于油藏参数计算不同流压下的产量
- 计算TPR曲线：基于多相流相关式（如Hagedorn-Brown、Beggs-Brill）计算不同产量下的井底流压
- 优化设计：改变油管尺寸，观察交点变化，选取使产量最大化且流速不过高的方案
三、腐蚀速率预测方法
在高含CO₂或H₂S的油气井中，油管腐蚀是决定油管寿命的关键因素。PIPESIM可结合经验公式（如Norsok M506、De Waard-Milliams）估算腐蚀速率：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/24494.html
- 输入参数：气体组成（特别是CO₂分压）、温度、地层水矿化度、pH值
- 输出结果：年腐蚀速率（mm/year），据此估算油管剩余寿命
- 设计建议：若腐蚀速率>0.1 mm/year，应考虑使用耐蚀合金（CRA）或加注缓蚀剂
四、设计实例与参数优化
以某高产气井为例，对比2-7/8"与3-1/2"油管的差异：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/24494.html
| 油管尺寸 | 稳定产量 (m³/d) | 井底流压 (bar) | 预估腐蚀速率 (mm/a) |
|---|---|---|---|
| 2-7/8" | 85 | 120 | 0.15 |
| 3-1/2" | 92 | 105 | 0.12 |
可见较大油管能提高产量并降低流速（从而减缓腐蚀），但会增加初期投资。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/24494.html
五、总结
PIPESIM提供了强大的工具来优化油管柱设计。工程师应结合IPR-TPR分析确定最佳油管尺寸，并利用腐蚀预测模型评估油管寿命。建议在方案设计阶段就考虑防腐措施，以实现项目的全生命周期成本最优。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/24494.html
