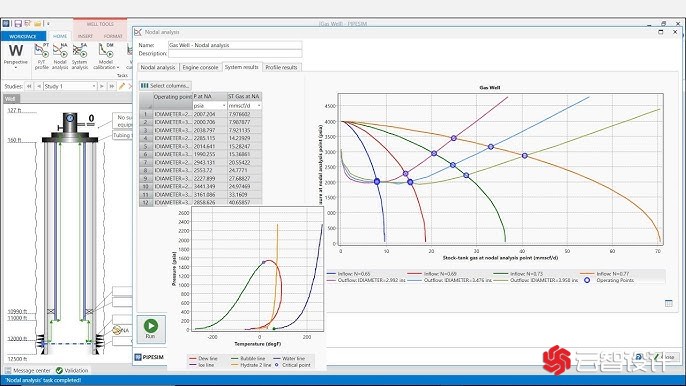

节点分析（Nodal Analysis）是 PIPESIM 最核心的功能之一，通过绘制流入动态曲线（IPR）和流出动态曲线（TPR），在交点处确定油气井的自然产量和对应的井底流压。这个交点不仅仅是两条曲线的数学交叉，更蕴含着丰富的工程物理意义，理解它是正确应用 PIPESIM 进行生产优化的基础。本文重点讲解交点的物理含义及其在工程实践中的具体应用。
文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23655.html
一、IPR 与 TPR 曲线的本质
IPR 曲线（流入动态曲线）
IPR 曲线描述的是地层的供液能力：在不同井底流压（Pwf）下，地层能向井筒提供多少产量（q）。对于饱和油藏（压力低于泡点），通常用 Vogel 方程描述这种非线性关系：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23655.html
q/qmax = 1 − 0.2(Pwf/Pr) − 0.8(Pwf/Pr)²文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23655.html
IPR 曲线的形态反映地层特性：斜率（PI 值）越大，地层供液能力越强；曲线越"胖"，说明泡点以下的流动能力损失越少。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23655.html
TPR 曲线（管道流出曲线）
TPR 曲线描述的是井筒的举升能力：要在地面维持某一产量（q），需要在井底保持多少最低流压（Pwf）。产量越大，管道内多相流摩阻和重力压降越大，所需井底流压越高。TPR 曲线的形态受油管尺寸、流体物性（GOR、含水率）、井口回压等因素影响。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23655.html
二、交点的物理意义
IPR 与 TPR 的交点代表系统的自平衡状态：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23655.html
- 交点处的产量 q* 是地层供液量与管道举升量恰好匹配的唯一产量。
- 交点处的 Pwf* 是维持该产量时地层与井筒之间的自然压力平衡点。
- 若生产产量 > q*，则管道所需 Pwf 高于地层所能提供的 Pwf，系统不可持续，产量会自动降回 q*。
- 若生产产量 < q*，地层压力"富余"，流体会自动加速，产量也会回升至 q*。
因此，交点是系统的动态稳定工作点，而非人为设定的目标值。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23655.html
三、交点位置对产能优化的指导意义
情形 A：交点偏左（低产量、高 Pwf）
说明举升能力不足（TPR 曲线位置偏高），地层有更多供液潜力未被利用。优化方向：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23655.html
- 降低井口背压（优化地面集输系统）
- 换用更大的油管（减小摩阻，降低 TPR）
- 实施气举或电泵（人工举升降低 TPR）
情形 B：交点偏右（高产量但 Pwf 接近零）
说明地层供液能力已接近极限，增加举升力度收益递减。优化方向：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23655.html
- 实施增产措施（酸化、压裂）提高 IPR，使 q* 和 Pwf* 同时右移
- 评估地层压力保持方案（注水、注气）延缓 IPR 曲线下移
情形 C：两曲线没有交点
若 IPR 最大产量对应的 Pwf 仍低于 TPR 在同一产量下的需求值，说明自然流动不可能——需要人工举升才能维持生产。这在高黏油井或深水井中很常见，PIPESIM 会直接提示"No Natural Flow"。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23655.html
四、PIPESIM 操作要点
- 在 Well Performance 中选择 Nodal Analysis 任务。
- 正确输入地层压力（Pr）和 IPR 方程类型，这是 IPR 曲线的唯一来源。
- 设置准确的地面背压，这直接决定 TPR 曲线的起点高低。
- 运行后在 Plot 选项卡中查看交点坐标（q*, Pwf*），并可直接导出为报告。
- 利用 Sensitivity 功能，批量改变油管尺寸或气举量，观察交点如何移动，辅助方案决策。
五、总结
IPR 与 TPR 的交点是地层与井筒之间的能量平衡点，理解它的物理含义是合理解读 PIPESIM 计算结果的关键。当交点位置"不理想"时，工程师需要从 IPR（地层端）和 TPR（举升端）两个方向分别评估优化空间，而非盲目增加举升能量。这也正是节点分析方法的核心价值所在。
