当油气井的自然能量不足以维持经济产量时，需要实施人工举升。气举和电潜泵（ESP）是最常用的两种方式，而注气量和泵频率是决定举升效果的核心参数——注气量过小则增产有限，过大则造成气窜浪费；泵频率过高可能超出电机功率限制，过低则达不到预期产量。PIPESIM 的 Sensitivity 功能可以批量扫描这些参数，快速找到最优工作点。本文演示如何用 PIPESIM 进行人工举升参数优化，并给出工程判断准则。

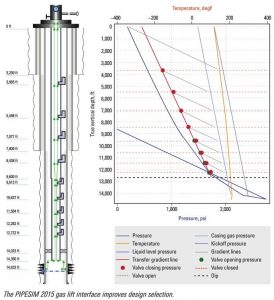

PIPESIM 2015 Gas Lift
一、气举参数优化
1.1 气举的基本原理
气举通过向井筒注入高压天然气，降低井液密度，减少液柱对井底的回压，使地层流体更容易流入井筒。关键参数包括：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23794.html
- 注气深度：气举阀的下入深度，越深则降液柱效果越好，但需要更高的注气压力
- 注气量：决定气液比（GLR），过大会导致"气锁"——气体占据管柱截面，液体无法有效排出
- 注气压力：必须大于注气点处的井筒流压才能打开气举阀
1.2 PIPESIM 中的气举建模步骤
- 在 Well 模块中添加 Gas Lift 节点，设定注气深度和注气温度
- 设定注入气的物性（组成、温度、压力）
- 运行节点分析，绘制不同注气量下的 IPR-TPR 交点图
- 使用 Tools → Sensitivity，以注气量为变量，扫描产量和井底流压
1.3 最优注气量的判断
PIPESIM 的敏感性分析结果会显示产量随注气量的变化曲线。最优注气量通常出现在曲线的拐点处——在此之前产量随注气量线性增加，在此之后产量增加趋缓甚至下降（气锁效应）。工程上建议选择拐点左侧 10%~15% 的注气量作为操作值，留出安全裕量。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23794.html
二、电潜泵（ESP）参数优化
2.1 ESP 的关键参数
电潜泵选型涉及以下核心参数：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23794.html
- 泵级数和泵型：决定泵的扬程-流量特性曲线（H-Q 曲线）
- 电机频率：通过变频器（VFD）调节，改变泵转速和流量。50 Hz 为标准转速，60 Hz 对应 20% 转速提升
- 泵挂深度：泵的安装位置，影响入口压力和自由气处理
2.2 PIPESIM 中的 ESP 建模
在 PIPESIM 的 Lift → ESP 模块中，需要输入或选择泵的型号（PIPESIM 内置了 REDA、Centrilift 等主流品牌泵数据库），设定泵挂深度和电机参数。PIPESIM 会自动计算泵在给定工况下的工作点（H-Q 曲线与系统曲线的交点）。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23794.html
2.3 频率扫描优化
通过 Sensitivity 功能，以电机频率为变量（30~70 Hz），扫描产量、泵效率和电机功率：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23794.html
- 产量-频率曲线：随频率增加而上升，但增速逐渐放缓
- 泵效率-频率曲线：存在峰值，偏离 BEP（最佳效率点）后效率下降
- 功率-频率曲线：随频率三次方增长，需确保不超过电机额定功率
最优频率应在泵效率峰值附近，同时满足功率约束和产量目标。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23794.html
三、两种举升方式的对比选型
| 对比维度 | 气举 | 电潜泵 |
|---|---|---|
| 适用井深 | 中深井（1500~4000 m） | 中浅井（500~3000 m） |
| 高气液比适应性 | 好（本身就是注气） | 差（需要气液分离器） |
| 适应产量范围 | 中低产量 | 中高产量 |
| 维护难度 | 地面设备为主，维护方便 | 井下设备，检泵成本高 |
| 初始投资 | 需要高压气源和压缩机组 | 需要井下电缆和变频器 |
四、总结
PIPESIM 的 Sensitivity 功能是人工举升优化的利器——通过参数扫描可以快速找到最优注气量或电机频率，避免反复手动试算。关键在于理解产量曲线的拐点特征，并综合考虑功率约束、设备寿命和经济效益。建议在最终确定举升参数前，结合油藏递减预测评估举升方案的长期经济性。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/pipesim/23794.html
