在 HYSYS 中模拟 TEG 天然气脱水单元时，含有循环回路（Recycle）的系统经常出现收敛困难的问题——迭代次数过多甚至不收敛，严重影响工作效率。本文不介绍整个建模流程，而是聚焦这一具体难点，分享在实际项目中验证有效的收敛调试思路。
一、TEG 循环系统不收敛的根本原因

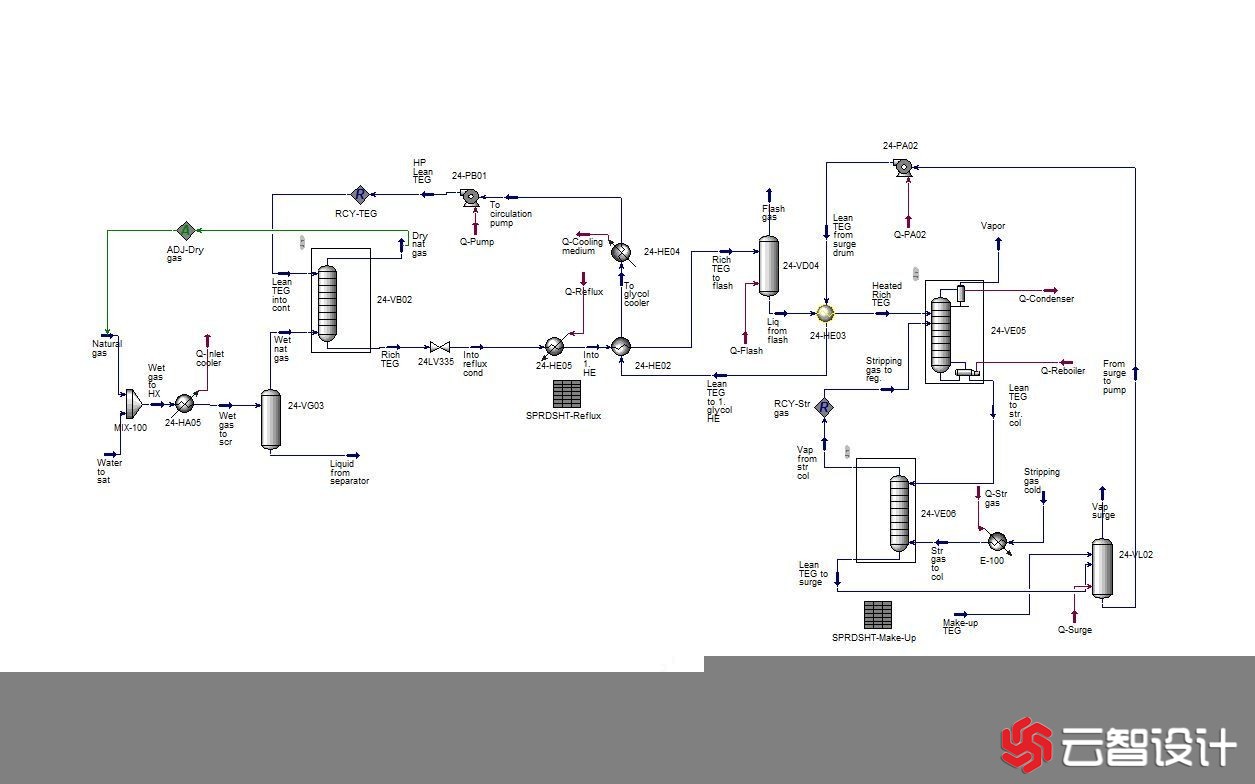

TEG 脱水系统中，贫 TEG 从再生塔经泵打回接触塔顶部，与富 TEG 构成闭合循环。HYSYS 的 Recycle 模块需要反复迭代，直到循环流股的组成和流量在前后两次迭代间的偏差小于收敛容差。不收敛通常源于以下几个原因：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/aspen-hysys/23638.html
- 初始猜测值偏差过大：循环流股的初始估算值（组成、温度、流量）与真实值相差悬殊，导致每次迭代剧烈振荡。
- 接触塔本身收敛不稳定：Absorber 模块对 TEG 高极性体系的计算较敏感，塔内迭代失败会传递到整个循环。
- 热力学方程选择不当：标准的 Peng-Robinson（PR）方程对 TEG-水-天然气体系的相平衡描述精度有限，导致气液平衡计算偏差大，进而影响收敛。
- 收敛参数设置过严：默认容差对复杂极性系统过于苛刻，可适当放宽。
二、逐步调试策略（推荐顺序）
第一步：先跑开环模型
在接入循环之前，先断开 Recycle，用一个估算的固定贫 TEG 流股（手动设定组成、温度、流量）作为接触塔进料，让接触塔和再生塔分别独立收敛。确认两个塔都能稳定收敛后，再接入循环回路。这样可以排查是塔本身的问题还是循环引起的问题。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/aspen-hysys/23638.html
第二步：手动提供循环流股初始值
接入 Recycle 后，在 Recycle 模块的 Estimates 页面手动输入接近真实值的初始猜测：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/aspen-hysys/23638.html
- 贫 TEG 浓度：约 98.5 wt%（TEG），剩余为水
- 温度：接触塔顶部操作温度（通常 30~50°C）
- 流量：根据设计循环量（L TEG/kg H₂O）和脱水量估算
良好的初始值能使迭代从一开始就在合理区间内振荡，大幅减少迭代次数。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/aspen-hysys/23638.html
第三步：调整 Recycle 收敛参数
进入 Recycle 模块 → Parameters：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/aspen-hysys/23638.html
- 将 Max Iterations 从默认 50 提高到 150~200
- 将收敛 Tolerance 从 1e-4 适当放宽到 5e-4（对工程计算已足够精确）
- 尝试将收敛算法从 Wegstein 切换为 Successive Substitution，或反之
第四步：考虑升级热力学方程
若以上措施无效，建议在 Fluid Package 中将热力学方程从 PR 更换为 CPA（Cubic Plus Association）。CPA 方程专门针对含氢键的极性分子（如水、醇类）建模，对 TEG-水体系的相平衡计算精度显著优于 PR，收敛性也更好。代价是计算速度略慢，但对 TEG 脱水这类典型系统，付出是值得的。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/aspen-hysys/23638.html
第五步：简化模型排查塔板数
如果接触塔始终不收敛，可先将理论板数减少到 1~2 块（极端简化），确认收敛后逐步增加到设计值（通常 3~5 块），观察在哪个板数时开始失稳，针对性调整该板的初始温度/组成估算值。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/aspen-hysys/23638.html
三、收敛后的合理性验证
系统收敛后，务必检查以下指标，避免"假收敛"（数学上收敛但结果物理上不合理）：文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/aspen-hysys/23638.html
- 出口干气水含量 / 水露点：是否达到设计规格（如露点 ≤ -10°C）
- 贫 TEG 循环浓度：是否 ≥ 98.5 wt%
- 再沸器温度：是否在 195~205°C 之间（过高会热分解 TEG）
- TEG 损失量：是否在合理范围内（出口气相中的 TEG 挥发损失）
四、总结
TEG 脱水循环系统的收敛困难本质上是数值稳定性问题，解决思路是"由简到繁、由开环到闭环"。提供合理的初始猜测值是最有效、成本最低的措施，而升级到 CPA 热力学方程则是从根本上提高计算精度的长效方案。希望上述调试策略对大家的实际工作有所帮助。文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/aspen-hysys/23638.html
