Header 短管:

在SPS 中 , 主 干 线 的 管 道 通 常 用TransferLine 。 当 需 要 模 拟 一 个 局 部 性 的 管 段 时,我 们 通 常 会 用Header 。
下 面 是Header 的语法:Header 语法      模拟控制系统:模拟控制系统    在SPS中有两种方式来模拟这种控制:
        • Idealized Regulator 理 想 调 节 阀 (RE 或RG )
        • Detailed PID control system with Control Valve 带PID 控 制 的控 制 阀

 IdealizedRegulator(RE):文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/sps/2635.html

   理 想 调 节阀 阀 (RE) 可 以 控 制:文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/sps/2635.html

• 流 量文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/sps/2635.html

• 上 游 压 力文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/sps/2635.html

• 下 游 压 力文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/sps/2635.html

• 阀 门 开 度文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/sps/2635.html

下 面 是RE的语法:RE语法文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/sps/2635.html

PID控制系统:PID控制系统文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/sps/2635.html

ControlValve(V):文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/sps/2635.html

模 拟 一 个 控 制 阀 需 要 :
• 必 须 有 相 对 应 的 控 制 系统 统 ( 执行 器 、 控 制 器 、 传 感 器 等 )
• 特 殊 的 阀 门 曲线 线 ( 线性 性 - “C(X)2”,等 百 分比 比 - “EQPC” , 用 户 自 定 义)ControlValve(V)文章源自云智设计-https://www.cidrg.com/cid-college/tutorial/sps/2635.html

ControlValve(V)

Sensor(S)传感器:Sensor(S)传感器

Sensor(S)语法:

模拟一个传感设备 (流量计、压力变送器等) ,产生的数据输入到控制器 (Controllers)、继电器(Relays) 或执行器(Actuators)。
任一数量的传感器都被需要:
•连接在一个设备的前(+)或后(-);
•要连接在一个节点名称上;

•由TYPE 来决定测量的类型。

下 面 是Sensor 的语法:Sensor 的 语法

Sensor–输入/输出:Sensor–输入/输出

P-I-DController(C)PID控制器:P-I-DController(C)PID控制器

P-I-DController(C)PID控制器

HI-LOSelectRelay 继电器:HI-LOSelectRelay 继电器

Actuator(A)执行器:Actuator(A)执行器

完整的PID控制系统:完整的PID控制系统

RotatingEquipment转动设备:

•Pumps

•Compressors:

Pumps(P)泵:

模 拟 定 速 的 或 变 速 的 离 心 泵:

  •  能 够 控 制 转 速/ / 功 率
  •  泵/ / 压 缩 机 组:
    • 串 联 的 截 断阀 阀 & & 止 回 阀 在 入 口 和 出 口
    • 旁 路 的 止 回Pumps(P)泵

泵曲线:泵曲线

Compressors压缩机:

往 复 式 的 压 缩 机Reciprocating Compressor (RC) - 模拟汽油发动机驱动的单级往复式压缩机与理想化的控制
      理 想 可 控 制 的 离 心 式 压 缩 机Idealized ControllableCentrifugal Compressor (KC or CC) - 模拟一个或多个变量高速,燃气轮机驱动离心压缩机并联运行
       可 变 导 叶 的 压 缩 机Variable Guide Vane Compressor (KV) - 模拟一个或多个可变导叶压缩机并联运行和模拟作为一个单一的单位

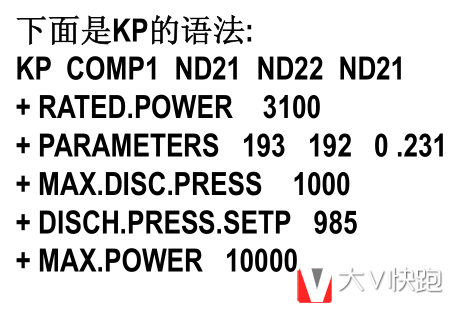

       理 论 功 率- 流 量 的 压 缩 机Theoretical Horsepower- FlowCompressor (KP or GC) - 模拟理想化压缩机理论模型,用于任何类型的压缩机KP语法

Pump/Compressor泵/压缩机曲线:Pump/Compressor泵/压缩机曲线
