容器分离CFD分析目标与关键参数

计算流体力学（CFD）分析是评估分离器内部流动特性和优化设备设计的重要工具。通过对容器内部接管、内件以及多相流体中液滴运动规律的模拟，CFD能够深入揭示流体在设备各区域的行为特征，从而为提升分离效率、优化设备尺寸和降低投资成本提供科学依据。本文系统介绍了CFD在容器分离领域的应用场景、所需输入条件以及预期输出成果。

文章源自云智设计-https://www.cidrg.com/doc/design-criteria/24488.html

CFD分析的意义

流体通过容器接管和内件时的分布状态，以及液滴在不同流体相态间的运动轨迹，直接影响容器的分离效率。CFD研究能够更好地理解各流体组分在容器不同部位（包括入口管道及入口装置、容器内件、出口管道）中的行为特征。CFD建模有助于改善操作效率、提升装置产能、优化容器设计，进而降低资本支出。文章源自云智设计-https://www.cidrg.com/doc/design-criteria/24488.html

CFD适用场景

CFD是针对具体项目需求的技术要求，在以下场景中应予以考虑：文章源自云智设计-https://www.cidrg.com/doc/design-criteria/24488.html

• 入口管道布置不满足推荐准则：当入口管道的布置方式不符合相关设计准则推荐的要求时，需要通过CFD分析评估其对流动分布的影响。
• 优化容器尺寸：当容器内同时使用多种内件组合（如入口装置、整流挡板与叶片式除雾器组合）时，通过CFD模拟入口接管和内件处的流场分布来优化容器尺寸。
• 棕地项目扩能改造：对于现有设备需要提升处理能力的改造项目，CFD可评估设备在更高负荷下的流动特性。
• 关键分离设备：如段塞捕集器、高压和低压分离器等，其分离效率直接影响下游设备性能，进而影响整个装置的运行，尤其对于下游设有压缩机组接收生产分离器来气的设施更为重要。
• 火炬分液罐：出口蒸汽流中的液滴尺寸对火炬正常运行至关重要，需通过CFD验证分离效果。
• 浮式装置：在存在容器运动的浮式安装条件下，需要通过CFD确定分配挡板的布置位置和堰板设计。
• 化学药剂注入或其他内件：如除砂系统等会影响容器内部流动分布的设施，需评估其对分离性能的影响。
• 生产水处理罐：对于重力沉降在产出水脱油过程中起关键作用的设备，CFD有助于优化设计。
• 上游管道流型验证：对于上游业务单元，是否将上游管道与容器一并纳入CFD研究范围，应根据项目对 流型验证的需求进行评估。

CFD输入条件

CFD分析通常由独立的第三方专业机构执行，而非由内件供应商完成。CFD分析提供方需要以下输入条件：文章源自云智设计-https://www.cidrg.com/doc/design-criteria/24488.html

• 几何参数：待研究容器的全部几何细节，包括尺寸、各内件和入口装置的位置及供应商特定技术参数，以及接管位置信息。
• 流体参数：流体组成及流体分析报告中的各项特性数据。
• 操作条件：各工况下的操作压力、温度和流量等参数。
• 工作范围：明确需要考虑的各个工况（如设计工况、低负荷工况等）的分析要求。

CFD输出成果

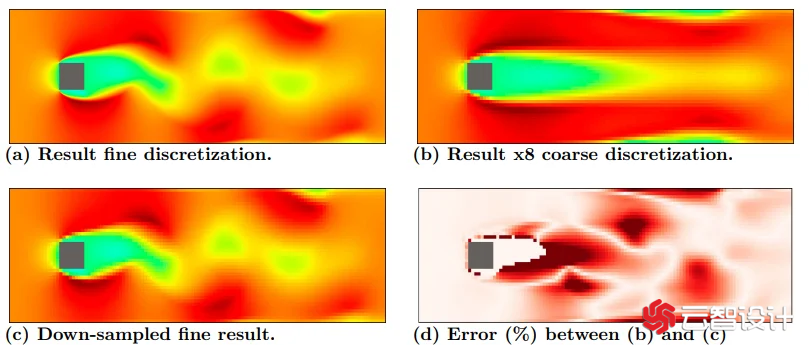

CFD分析能够根据具体研究需求提供大量数据成果。通常会提供各相流体在容器内部各组件间的流动分布图。这些CFD输出图谱直观展示了各区域内的流体速度和流向分布。此外，CFD还将给出流体状态参数、各相密度以及不同粒径颗粒的停留时间等详细信息。文章源自云智设计-https://www.cidrg.com/doc/design-criteria/24488.html

CFD分析结果将使工程师能够判断气相和液相出口指标是否满足设计要求，同时展示液滴粒径分布，并识别流动分布不良或滞留区域。这些分析最终将指导对容器设计的修改建议，以改善或优化设备性能。文章源自云智设计-https://www.cidrg.com/doc/design-criteria/24488.html

技术总结

CFD分析是容器分离设备设计和优化的关键技术手段，适用于入口布置不合规、多内件组合优化、关键分离设备验证等多种场景。其输入条件涵盖完整的几何参数、流体特性和操作工况，输出成果包括流场分布图、液滴粒径分布及滞留区域识别等，为工程师提供科学的设计优化依据。CFD应由独立第三方专业机构执行，以确保分析结果的客观性和可靠性。文章源自云智设计-https://www.cidrg.com/doc/design-criteria/24488.html 文章源自云智设计-https://www.cidrg.com/doc/design-criteria/24488.html
